DALI-Gateway KNX plus 9070929 Hotline Theben:

J +49 7474 692-369

WAARSCHUWING

Levensgevaar door elektrische schokken ofbrand!

• Montage uitsluitend door een elektromonteur

laten uitvoeren!

• Vóór montage/demontage netspanning

vrijschakelen

• Let op de uitvoerige bedieningshandleiding op

het internet

Allgemene info

• De groepsgeoriënteerde DALI Gateway dient

ter aansturing van bedrijfsapparaten met

DALI-interface (bijv. elektronische voorscha-

keltoestellen, LED-converters, transformato-

ren, enz.).

• Dit is een zog. Single-Master apparaat (vol-

gens IEC 62386-103), d.w.z. dat het apparaat

alleen mag worden gebruikt in DALI-seg-

menten met aangesloten EVA's en niet met

aanvullende DALI-stuurapparaten binnen het

segment (geen Multi-Master-gebruik).

• Op een enkele DALI-uitgang kunnen max. 64

DALI deelnemers worden aangesloten. Iedere

enkele DALI-deelnemer ontvangt, automa-

tisch en ongeordend, een DALI-adres door de

Gateway.

• De toewijzing van de afzonderlijke DALI-deel-

nemers aan lampgroepen vindt plaats met de

geïntegreerde plug-in. Ledere lampgroep kan

via de KNX worden aangestuurd en bewaakt.

Bedoeld gebruik

• De DALI Gateway KNX dient als interface

tussen het DALI-systeem en de KNX-bus.

• Voor het schakelen en dimmen van de aan-

gesloten DALI-apparaten.

Technische gegevens

Busspanning KNX: max. 30 V

Bedrijfsspanning: 110 ... 240 V AC/DC

Frequentie: 50 – 60 Hz

Busspanning DALI: 16 – 20 V DC

Max. opgenomen vermogen: 7 W

Aansluitklemmen: schroefklem

Netvoeding: 3 x 1–2,5 mm² eendraads en

meerdraads;

DALI-bus D+, D-: 2 x 1–2,5 mm² eendraads en

meerdraads

Ethernet-verbinding: 100 Mbit/s

Aansluittype netwerk: RJ45

Aantal DALI toestellen: max. 64

Bedrijfstemperatuur: –5 °C ...+45 °C

Beschermingsgraad: IP 20 volgens EN 60 529

Beschermingsklasse: I bij IEC 61140

Overspanningscategorie:

III volgens DIN EN 60664-1

Vervuilingsgraad: 2

Ontwerpstootspanning: 4 kV

Nadere informatie

http://qr.theben.de/

p/9070929nl

AVERTISSEMENT

Danger de mort, risque d‘électrocution et d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

• Respecter la notice d‘utilisation détaillée

disponible sur Internet !

Informations générales

• La DALI Gateway orientée sur les groupes

sert à la commande des équipements avec

l‘interface DALI (par ex. ballasts électroniques,

convertisseur DEL, transformateurs,etc.).

• La passerelle DALI est un appareil appelé

«Single-Master» (selon la norme IEC 62386-

103) ; cela signie que l'appareil ne peut être

utilisé que dans des segments DALI avec BE

raccordés et non pas avec d'autres contrô-

leurs DALI à l'intérieur du segment (pas de

fonctionnement Multi-Master).

• Un maximum de 64 participants DALI peuvent

être raccordés à une sortie DALI. Chaque

participant DALI reçoit automatiquement une

adresse DALI via la passerelle, sans affectation.

• L‘ affectation des différents participants

DALI dans les groupes de luminaires se fait

avec un plugin intégré. Chaque groupe de

luminaires peut être contacté et contrôlé via

le KNX.

Utilisation conforme à l‘usage prévu

• La passerelle DALI fait ofce d'interface entre

le système DALI et le bus KNX.

• Pour la commutation et la variation des

appareils DALI raccordés.

Caractéristiques techniques

Tension de bus KNX: max. 30 V

Tension de service : 110 ... 240 CA/CC

Fréquence : 50 – 60 Hz

Tension de bus DALI : 16 – 20 V DC

Puissance absorbée max. : 7 W

Bornes de raccordement : Borne à vis

Alimentation secteur : 3 x 1–2,5 mm² mono-

laire et multilaire ;

Bus DALI D+, D- : 2 x 1–2,5 mm² monolaire et

multilaire

Connexion Ethernet : 100 Mbit/s

Type de raccordement réseau : RJ45

Nombre d‘appareils DALI : 64 max.

Température de service : –5 °C ...+45 °C

Degré de protection :

IP 20 conform. à EN 60 529

Classe de protection: I conform. à IEC 61140

Catégorie surtension : III

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Informations supplémentaires

http://qr.theben.de/

p/9070929fr

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

• Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

• Il gateway DALI per gruppi pilota apparecchi

di servizio con interfaccia DALI (per es. rego-

latori di corrente, convertitori LED, trasforma-

tori, ecc.).

• Il gateway DALI è un cosiddetto apparecchio

«single master» (secondo IEC 62386-103),

ovvero l'apparecchio può essere utilizzato

soltanto in segmenti DALI con regolatori di

corrente collegati e non con ulteriori apparec-

chi di comando DALI all'interno del segmento

(nessun funzionamento «multi master»).

• È possibile collegare ad un‘uscita DALI al

massimo 64 apparecchi DALI. Il gateway

associa automaticamente e casualmente un

indirizzo DALI ad ogni apparecchio DALI.

• L‘assegnazione dei singoli apparecchi DALI ai

gruppi di lampade avviene tramite un plugin

integrato. Ciascun gruppo di lampade può

essere comandato e monitorato tramite KNX.

Uso conforme

• Il gateway DALI funge da interfaccia tra il

sistema DALI e il BUS KNX.

• Per commutare e regolare gli apparecchi DALI

collegati.

•

Dati tecnici

Tensione bus KNX: max. 30 V

Tensione di esercizio: 110 ... 240 V AC/DC

Frequenza: 50 – 60 Hz

Tensione bus DALI: 16 – 20 V DC

Assorbimento max.: 7 W

Morsetti: morsetto a vite

Alimentazione di rete: 3 x 1–2,5 mm² a un lo

e a più li;

Bus DALI D+, D-: 2 x 1–2,5 mm² a un lo e a

più li

Collegamento ethernet: 100 Mbit/s

Tipo di collegamento rete: RJ45

Numero di apparecchi DALI: max. 64

Temperatura d‘esercizio: –5 °C ...+45 °C

Tipo di protezione: IP 20 a norme EN 60 529

Classe di protezione: I a norme IEC 61140

Categoria di sovratensione: III

Grado di contaminazione: 2

Sovratensione transitoria nominale: 4 kV

Maggiori informazioni

http://qr.theben.de/

p/9070929it

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

• Observar las instrucciones de uso detalladas

en Internet!

Información general

• El Gateway para grupos DALI sirve para

controlar equipos con interfaz DALI (p. ej.,

balastos electrónicos, convertidores LED,

transformadores, etc.).

• Se trata de un denominado aparato mono-

maestro (según IEC 62386-103), es decir, el

aparato solo puede operarse en segmentos

DALI con EVG conectados y no con otros apa-

ratos de control DALI dentro del segmento

(sin operación multimaestro).

• A una salida DALI se pueden conectar hasta

64 clientes DALI. A través del Gateway, cada

cliente DALI recibe automáticamente y sin

orden alguno, una dirección DALI.

• La asignación de los diferentes clientes DALI

en grupos de lámparas se realiza con un plu-

gin integrado. Todos los grupos de lámparas

se pueden activar y controlar a través del

KNX.

Uso previsto

• La pasarela DALI sirve de interfaz entre el

sistema DALI y el bus KNX.

• Para conectar y regular la luz de los aparatos

DALI conectados.

Datos técnicos

Tensión del bus KNX: max. 30 V

Tensión de servicio: 110 ... 240 V AC/DC

Frecuencia: 50 – 60 Hz

Tensión del bus DALI: 16 – 20 V DC

Consumo máx. de potencia: 7 W

Bornes de conexión: borne roscado

Alimentación de red: 3 x 1–2,5 mm² rígido y

multilar;

Bus DALI D+, D-: 2 x 1–2,5 mm² rígido y mul-

tilar

Conexión Ethernet: 100 Mbit/s

Tipo de conexión de la red: RJ45

Cantidad aparatos DALI: máx. 64

Temperatura de funcionamiento: –5 °C ...+45 °C

Grado de protección: IP 20 según EN 60 529

Clase de protección: I según IEC 61140

Categoría de sobretensión: III

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Información adicional

http://qr.theben.de/

p/ es9070929

WARNUNG

Lebensgefahr durch elektrischen Schlag oder Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

• Ausführliche Bedienungsanleitung im Internet

beachten!

Allgemeine Infos

• Das gruppenorientierte DALI-Gateway steuert

Betriebsgeräte mit DALI-Schnittstelle (z. B.

EVGs, LED-Konverter, Transformatoren, usw.) an.

• Es handelt sich um ein sog. Single-Master

Gerät (gemäß IEC 62386-103), d. h. das Gerät

darf nur in DALI-Segmenten mit angeschlos-

senen EVGs betrieben werden und nicht mit

weiteren DALI-Steuergeräten innerhalb des

Segments (kein Multi-Master-Betrieb).

• An einem DALI-Ausgang können max. 64

DALI-Teilnehmer angeschlossen werden.

Jeder einzelne DALI-Teilnehmer erhält durch

das Gateway automatisch und ungeordnet

eine DALI-Adresse.

• Die Zuordnung der einzelnen DALI-Teilneh-

mer in Leuchtengruppen erfolgt mit einem

integrierten Plug-in. Jede Leuchtengruppe

kann über KNX angesprochen und überwacht

werden.

Bestimmungsgemäße Verwendung

• Das DALI-Gateway dient als Schnittstelle zwi-

schen dem DALI-System und dem KNX-Bus.

• Zum Schalten und Dimmen der angeschlosse-

nen DALI-Geräte.

Technische Daten

Busspannung KNX: max. 30 V

Betriebsspannung: 100 ... 240 V AC/DC

Frequenz: 50 – 60 Hz

DALI-Busspannung: 16 – 20 V DC

Max. Leistungsaufnahme: 7 W

Anschlussklemmen: Schraubklemme

Netzversorgung: 3 x 1–2,5 mm² eindrähtig und

mehrdrähtig;

DALI-Bus D+, D-: 2 x 1–2,5 mm² eindrähtig und

mehrdrähtig

Ethernet-Verbindung: 100 Mbit/s

Anschlussart Netzwerk: RJ45

Anzahl DALI-Geräte: max. 64

Betriebstemperatur: –5 °C bis +45 °C

Schutzart: IP 20 nach EN 60 529

Schutzklasse: I nach IEC 61140

Überspannungskategorie: III

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Weitere Informationen

http://qr.theben.de/

p/9070929de

WARNING

Danger of death through electric shock

or re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

• Note detailed operating manual on the internet!

General information

• The group-oriented DALI gateway is used to

control operating devices equipped with a

DALI interface (e.g. electronic ballasts, LED

converters, transformers etc.).

• It is a so-called single master device (accor-

ding to IEC 62386-103), i.e. the device is only

allowed to be operated in DALI segments

with connected EBs, and not with other DALI

control devices within the segment (no multi

master operation).

• A maximum of 64 DALI members can be

connected to a DALI output. Every DALI mem-

ber automatically receives a random DALI

address through the gateway.

• The assignment of the individual DALI mem-

bers in groups of lights is performed using a

integrated plug-in. Every group of lights can

be addressed and monitored via the KNX.

Designated Use

• The DALI Gateway acts as an interface bet-

ween the DALI system and the KNX bus.

• For switching and dimming the connected

DALI devices.

Technical data

Bus voltage KNX: max. 30 V

Operating voltage: 110 ... 240 V AC/DC

Frequence: 50–60 Hz

Bus voltage DALI: 16 – 20 V DC

Max. power draw: 7 W

Connection terminals: screw terminal

Power supply: 3 x 1–2.5 mm² single-wire and

multi-wire;

DALI bus D+, D-: 2 x 1–2.5 mm² single-wire

and multi-wire

Ethernet connection: 100 Mbit/s

Connection type network: RJ45

Number DALI devices: 64 max.

Operating temperature: –5 °C bis +45 °C

Protection rating: IP 20 in accordance with

EN 60 529

Protection class: I in accordance with IEC 61140

Overvoltage category: III

Pollution degree: 2

Rated impulse voltage: 4 kV

Further information

http://qr.theben.de/

p/9070929en

DA+ DA–

1 2

DALI

DALIDALI

max. 64

L N PE

KNX



307275 00 12.01.2017

 

 Montage

Wordt op de DIN-hoedrail gemonteerd

(volgens EN 60715)

 Aansluiting

Voor de elektrische aansluiting worden

schroefklemmen en voor de verbinding

met de KNX-bus wordt de meegeleverde

busaansluitklem gebruikt

Voor de totale DALI-installatie van een seg-

ment mag de max. kabellengte van 300 m

niet worden overschreden (ø 1,5 mm²).

Na montage en bevestigen van de busklem

moet de Ethernet-stekker RJ45 in de betref-

fende bus aan de onderkant van het apparaat

worden gestoken

Het apparaat via een standaard netwerkkabel

met een switch of router van het IP-netwerk

(Ethernet) verbinden (let op de afstand tus-

sen IP-kabel en netvoeding)

Eerste inbedrijfstelling

Na het aansluiten verschijnen op de display de

productnaam en de  rmwareversie.

Het fysieke KNX-adres van de DALI-gateway

instellen

De aplicatieprogramma met de geïntegreerde

plug-in voor de toewijzing van de DALI-deel-

nemers aan verlichtingsgroepen downloaden

(www.theben.de)

Het DALI-segment in bedrijf stellen en met

de ETS programmeren (zie applicatiehand-

leiding)

 Manejo e indicación

1: RJ45-bus voor Ethernet-aansluiting

2: KNX-busklem

3: netaansluiting

4: DALI-uitgangsklem

5: Programmeer-LED voor weergave van de normale/

programmeermodus

6: Programmeertoets normale/programmeermodus

7: Move-toets

8: Prg/Set-toets

9: ESC-toets

10 : Storing-LED

11 : Ethernet-LNK-LED

12 : Display 2 x 12 tekens voor DALI-parametrering

 Montage

Monté sur rails DIN (selon la norme

EN 60715)

 Raccordement

La raccordement électrique s'effectue via les

bornes à visser et la connexion au bus KNX

via la borne de raccordement du bus fournie

Pour la totalité de l'installation DALI d'un

segment, ne pas dépasser une longueur de

câble max. de 300 m (ø 1,5 mm²).

Après le montage et le raccordement de la

borne du bus, en cher le connecteur Ethernet

RJ45 dans la prise correspondante sur le

dessous de l'appareil

Raccorder l'appareil via un câble patch stan-

dard à un commutateur ou à un routeur du

réseau IP (Ethernet) (faire attention à l'écart

entre le câble IP et l'alimentation réseau)

Première mise en service

Après le raccordement, la désignation produit et

la version du logiciel apparaissent à l'écran.

Régler l'adresse physique KNX de la passe-

relle DALI

Télécharger la base de données KNX con-

tenant le plugin pour l’affectation des partici-

pants DALI aux groupes de luminaires.

Effectuer la mise en service du segment DALI

et la programmation avec l'ETS (voir manuel

de l'application)

 Commande et afﬁ chage

1: douille RJ45 pour raccordement Ethernet

2: bornier pour bus KNX

3: raccordement au réseau

4: borne de sortie DALI

5: LED de programmation pour l'afﬁ chage du mode

normal / de programmation

6: touche de programmation du mode normal / de

programmation

7: touche Move

8: touche Prg/Set

9: touche ESC

10 : LED de défaut

11 : LED LNK Ethernet

12 : afﬁ chage 2 x 12 caractères pour programmation

DALI

FR  Montaggio

Viene montato su guida omega DIN

(secondo EN 60715)

 Collegamento

Il collegamento elettrico avviene mediante

morsetti a vite e il collegamento al bus KNX

mediante i morsetti bus in dotazione

Per l'intera installazione DALI di un segmen-

to non si può superare una lunghezza max.

di linea di 300 m (ø 1,5 mm²).

Dopo il montaggio e l'inserimento del

morsetto bus, inserire il connettore ethernet

RJ45 nella relativa presa sul lato inferiore

dell'apparecchio

Collegare l'apparecchio tramite un cavo patch

standard con un interruttore o router della

rete IP (ethernet) (fare attenzione alla distan-

za tra linea IP e alimentazione di rete)

Prima messa in esercizio

Dopo il collegamento, sul display compare la

denominazione prodotto e la versione  rmware.

Impostare l'indirizzo KNX  sico del gateway

DALI

Scaricare il programma di applicazione con

plugin integrato per l'assegnazione delle

utenze DALI in gruppi di lampade (www.

theben.de)

Eseguire la messa in funzione del segmento

DALI e la programmazione con ETS (vedere

manuale di applicazione)

 Uso e indicazione

1: presa RJ45 per collegamento ethernet

2: morsetto bus KNX

3: collegamento di rete

4: morsetto di uscita DALI

5: LED di programmazione per indicazione

modalità normale/di programmazione

6: tasto di programmazione modalità normale/di

programmazione

7: tasto Move

8: tasto Prg/Set

9: tasto ESC

10 : LED errore

11 : LED LNK ethernet

12 : display 2 x 12 caratteri per parametrizzazione

DALI

IT  Montaje

Se monta en los rieles de per l de

sombrero DIN (según EN 60715)

 Conexión

La conexión eléctrica se realiza mediante

bornes roscados, y la conexión al bus KNX

mediante el borne de conexión de bus sumi-

nistrado

Para toda la instalación DALI de un segmento

no puede sobrepasarse (ø 1,5 mm²) una

longitud de cable máxima de 300 m.

Tras el montaje y conexión del borne de

bus, insertar el conector Ethernet RJ45 en el

casquillo correspondiente en la parte inferior

del aparato

A través de un cable de conexión estándar,

conectar el aparato a un interruptor o router

de la red IP (Ethernet) (mantener una distan-

cia entre cable IP y alimentación de red)

Primera puesta en marcha

Tras la conexión aparece en la pantalla la

denominación del producto y la versión de

 rmware.

Ajustar la dirección KNX física del gateway

DALI

Descargar la aplicación con plugin integrado

para la asignación de los nodos DALI a gru-

pos de iluminación (www.theben.de)

Realizar la puesta en marcha del segmento

DALI y la programación con el ETS (véase

manual de aplicación)

 Manejo e indicación

1: casquillo RJ45 para conexión Ethernet

2: borne de bus KNX

3: conexión a la red

4: borne de salida DALI

5: LED de programación para visualización modo

normal/modo programación

6: tecla de programación modo normal/modo

programación

7: tecla Move

8: tecla Prg/Set

9: tecla ESC

10 : LED de fallo

11 : LED Ethernet-LNK

12 : pantalla 2 x 12 caracteres para parametrización

DALI

 Montage

Auf DIN-Hutschiene montieren (nach

EN 60715)

 Anschluss

Der elektrische Anschluss erfolgt über

Schraubklemmen und die Verbindung zum

KNX-Bus durch die mitgelieferte Busan-

schlussklemme

Für die gesamte DALI-Installation eines Seg-

ments darf eine max. Leitungslänge von 300 m

nicht überschritten werden (ø 1,5 mm²).

Nach Montage und Einstecken der Busklem-

me den Ethernetstecker RJ45 in die ent-

sprechende Buchse an der Geräteunterseite

stecken

Das Gerät über ein Standard-Patch-Kabel mit

einem Switch oder Router des IP-Netzwerks

(Ethernet) verbinden (auf Abstand zwischen

IP-Leitung und Netzversorgung achten)

Erstinbetriebnahme

Nach dem Anschluss erscheint im Display die

Produktbezeichnung und die Firmwareversion.

Die physikalische KNX-Adresse des DALI-

Gateways einstellen

Die Applikation mit integriertem Plug-in für

die Zuordnung der DALI-Teilnehmer in Leuch-

tengruppen herunterladen (www.theben.de)

Die Inbetriebnahme des DALI-Segmentes und

die Programmierung mit der ETS vornehmen

(siehe Applikationshandbuch)

 Bedienung und Anzeige

1: RJ45-Buchse für Ethernet-Anschluss

2: KNX-Busklemme

3: Netzanschluss

4: DALI-Ausgangsklemme

5: Programmier-LED zur Anzeige Normal-/

Programmiermodus

6: Programmiertaste Normal-/Programmiermodus

7: Move-Taste

8: Prg/Set-Taste

9: ESC-Taste

10 : Fehler-LED

11 : Ethernet-LNK-LED

12 : Display 2 x 12 Zeichen für DALI-Parametrierung

click

1: RJ45 socket for Ethernet connection

2: KNX bus terminal

3: Power connection

4: DALI output terminal

5: Programming LED for displaying normal/

programming mode

6: Programming button normal/programming

mode

7: Move button

8: Prg/Set button

9: ESC-Taste

10 : Error LED

11 : Ethernet LNK LED

12 : Display 2 x 12 characters for DALI conﬁ guration

 Installation

Install on DIN top hat rails (in accordance

with EN 60715)

 Connection

The electrical connections are made using

screw terminals and the connection to the

KNX is made using the bus connection termi-

nal supplied

For the entire DALI installation of a segment,

a maximum cable length of 300 m must not

be exceeded (ø 1.5 mm²).

After mounting and plugging in the bus

terminal, plug the Ethernet connector RJ45

into the appropriate socket at the bottom of

the device

Connect the device via a standard patch cable

with a switch or router of the IP network

(Ethernet) (observe the distance between IP

line and power supply)

Initial start-up

When connected, the product designation and

 rmware version appear in the display.

Setting the physical KNX address of the DALI

gateway

Download the application with integrated

plug-in for the allocation of the DALI partici-

pants in groups of lights (www.theben.de)

Using the ETS for the start-up of the DALI

segment and the programming (see applica-

tion manual)

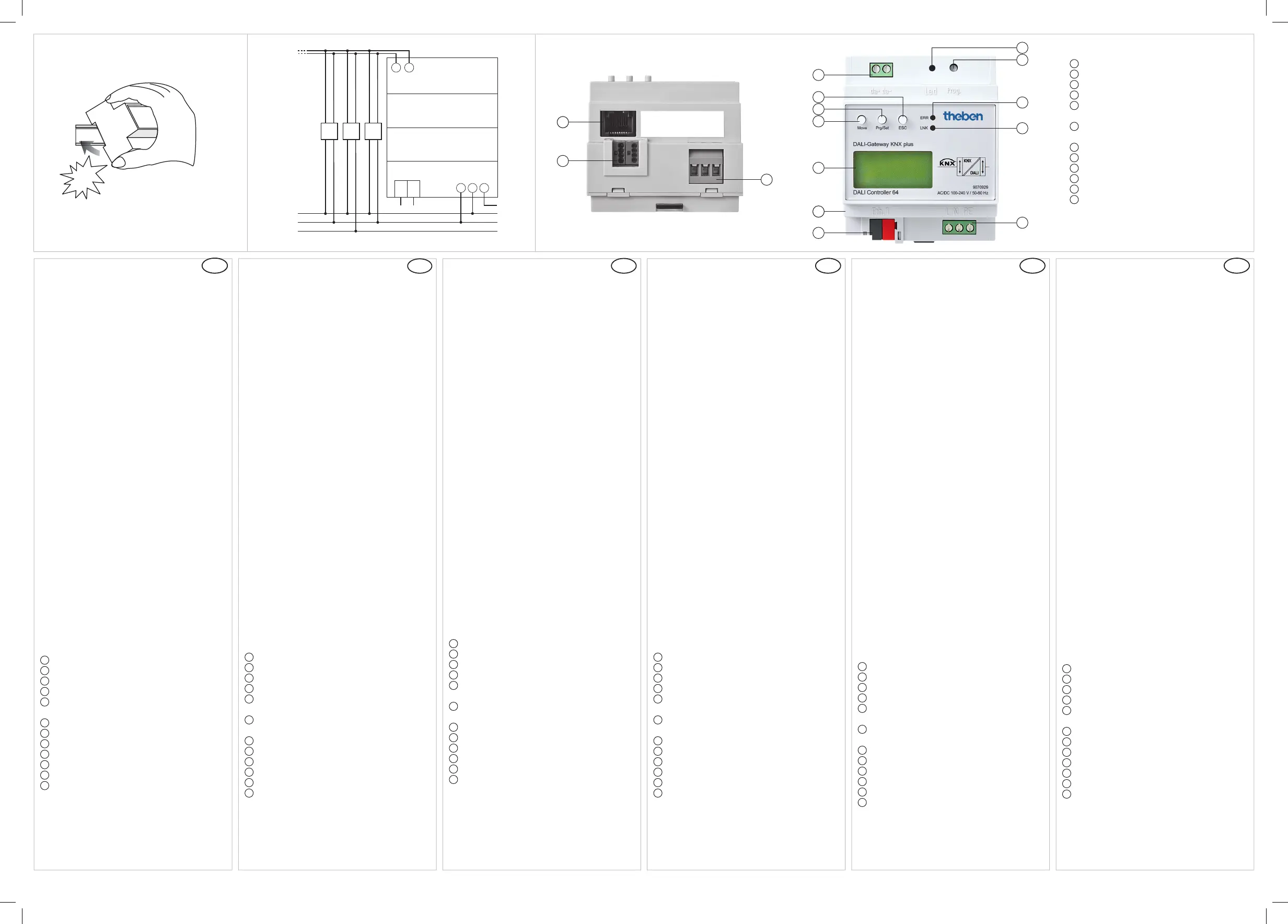

 Operation and Display

1: RJ45 socket for Ethernet connection

2: KNX bus terminal

3: Power connection

4: DALI output terminal

5: Programming LED for displaying normal/

programming mode

6: Programming button normal/programming

mode

7: Move button

8: Prg/Set button

9: ESC button

10 : Error LED

11 : Ethernet LNK LED

12 : Display 2 x 12 characters for DALI conﬁ guration

Product Specifications

Brand:	Theben
Category:	Not categorized
Model:	DALI-Gateway KNX plus

Do you need help?

If you need help with Theben DALI-Gateway KNX plus, ask a question below and other users will answer you

Your Name*

Your Email*

Write your question here

Not categorized Theben User Manuals

Theben DALI-Gateway KNX plus Manual

26 October 2024

Theben TC 649 C Manual

26 October 2024

Theben LUXORliving IP-RF Manual

26 October 2024

Theben LUXORliving IP1 Manual

26 October 2024

Theben iON 104 KNX Manual

26 October 2024

Theben PS 160 mA T KNX Manual

26 October 2024

Theben US 1 KNX Manual

26 October 2024

Theben Antenne RC-DCF Manual

26 October 2024

Theben Antenne RC-GNSS R Manual

26 October 2024

Not categorized User Manuals

Latest Not categorized User Manuals

NightStick LGL-170A Manual

27 October 2024

Supermicro SuperServer ASG-2115S-NE332R Manual

27 October 2024

Phanteks Glacier R220C Manual

27 October 2024

Elac Protek PR-71S Manual

27 October 2024

NightStick LGL-180-IR Manual

27 October 2024

United Office IAN 54183 Manual

27 October 2024

United Office IAN 066078 Manual

27 October 2024

United Office IAN 331845 Manual

27 October 2024

United Office ULGD 350 A Manual

27 October 2024

United Office UAVS 300 A1 Manual

27 October 2024
