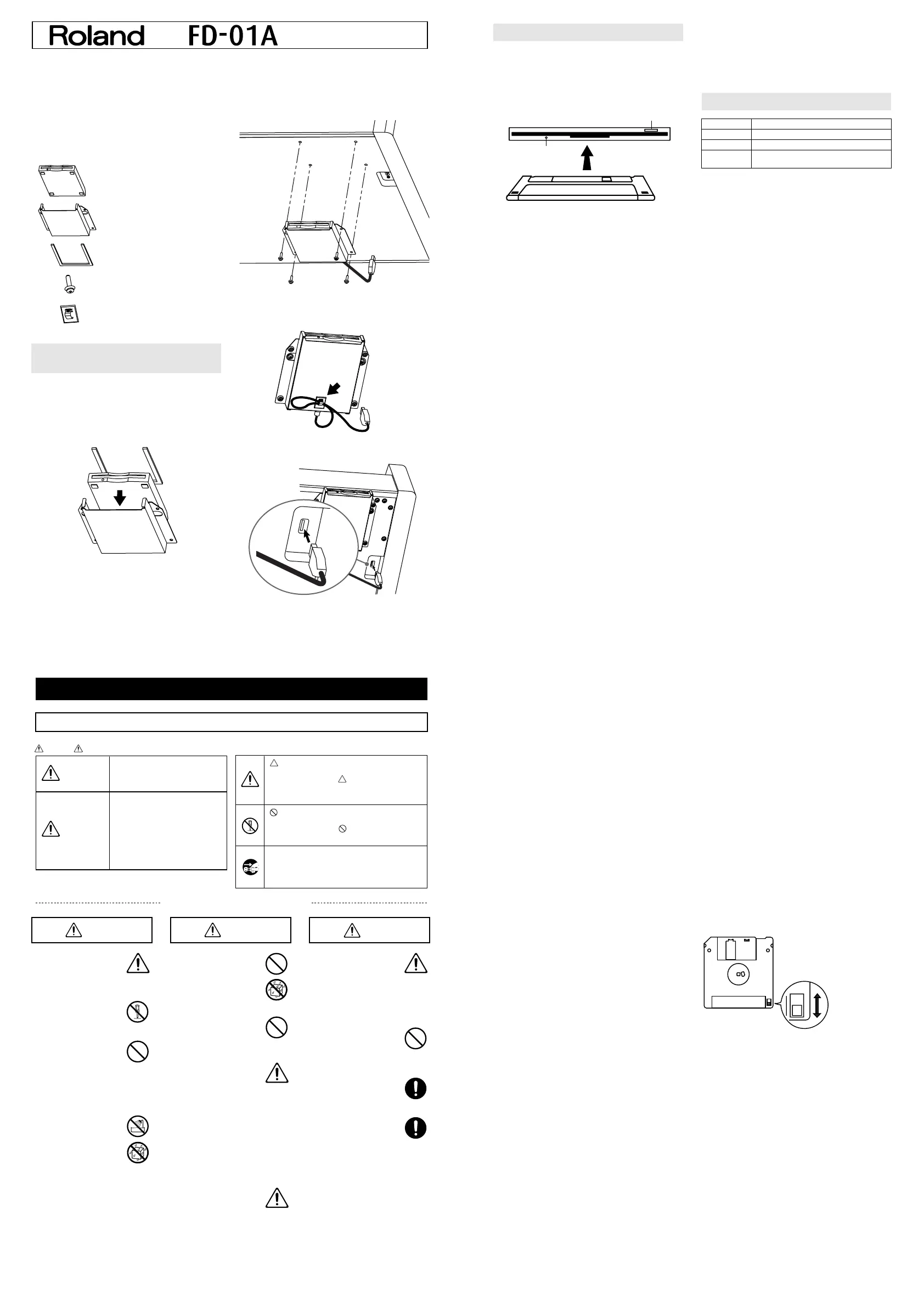

Page 1/2

03903312 3PD

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」と「使用上のご注意」をよ

くお読みください。また、この機器の優れた性能を十分ご理解いただくためにも、取扱説明書をよく

お読みください。取扱説明書は必要なときすぐに見ることができるよう、手元に置いてください。

部品の確認

組み立てる前に、部品が揃っていることを

確認してください。

また、プラス・ドライバーをご用意くださ

い。

※ 他の機器と接続するときは、誤動作やスピーカーな

どの破損を防ぐため、必ずすべての機器の音量を

絞った状態で電源を切ってください。

1. フロッピー・ディスク・ドライブとクッ

ションをホルダーに載せます。

fig.USB-FDD1.eps

2. ホルダーをネジで取り付けます。

fig.***

3. コード・フックを取り付け、図のように

ケーブルをまとめます。

fig.***

4. ケーブルを、FDD 端子に接続します。

fig.***

取扱説明書

フロッピー・ディスク・ドライブを取り

付ける

クッション

ホルダー

フロッピー・ディスク・ドライブ

ネジ 4個

コード・フック

ディスクを入れる

1. フロッピー・ディスクの表の面を上側に

して、ディスク・ドライブの挿入口にカ

チッというまで差し込みます。

fig.diskdrive-j

ディスクを取り出す

1. イジェクト・ボタンを押します。

フロッピー・ディスクの端が挿入口から出

てきます。フロッピー・ディスクの端を指

でつまんで、静かに引き出してください。

962a

※ 製品の仕様および外観は、改良のため予告なく変更

することがあります。

202

本書の一部、もしくは全部を無断で複写・転載することを禁じます。

ディスクの入れかた／取り出しかた

イジェクト・ボタン

ランプ

挿入口

フロッピー・ディスク

主な仕様

対応メディア 3.5 インチフロッピー・ディスク

フォーマット 1.44M バイト（2HD）

消費電力最大 2.63W、平均 1.1W

質量 255g

（ホルダー、クッション込み：435g）

ローランド製品保証書 ［持込修理］

安全上のご注意

001

● この機器を使用する前

に、以下の指示と取扱

説明書をよく読んでく

ださい。

..........................................................................

002a

● この機器を分解したり、

改造したりしないでく

ださい。

..........................................................................

003

● 修理／部品の交換な

どで、取扱説明書に

書かれていないこと

は、絶対にしないで

ください。必ずお買

い上げ店またはローランド・

サービスに相談してください。

..........................................................................

004

● 次のような場所での使

用や保存はしないでく

ださい。

○ 温度が極端に高い場

所（直射日光の当た

る場所、暖房機器の

近く、発熱する機器の上など）

○ 水気の近く（風呂場、洗面台、

濡れた床など）や湿度の高い

場所

○ 雨に濡れる場所

○ ホコリの多い場所

○ 振動の多い場所

..........................................................................

011

● この機器に、異物（燃

えやすいもの、硬貨、

針金など）や液体（水、

ジュースなど）を絶対

に入れないでください。

.........................................................................

014

● この機器を落としたり、

この機器に強い衝撃を

与えないでください。

.........................................................................

012d

● 次のような場合は、直

ちに電源を切って、お

買い上げ店またはロー

ランド・サービスに修

理を依頼してください。

○ 煙が出たり、異臭がしたとき

○ 異物が内部に入ったり、液体

がこぼれたりしたとき

○ 機器が（雨などで）濡れたと

き

○ 機器に異常や故障が生じたと

き

.........................................................................

013

● お子様のいるご家庭で

使用する場合、お子様

の取り扱いやいたずら

に注意してください。

必ず大人のかたが、監視／指導

してあげてください。

.........................................................................

104

● 接続したコードやケー

ブル類は、繁雑になら

ないように配慮してく

ださい。特に、コード

やケーブル類は、お子様の手が

届かないように配慮してくださ

い。

..........................................................................

106

● この機器の上に乗った

り、機器の上に重いも

のを置かないでくださ

い。

..........................................................................

108c

● この機器を移動すると

きは、外部機器との接

続を外してください。

..........................................................................

118b

● 付属の取り付けネジと

コード・フックは、小

さなお子様が誤って飲

み込んだりすることの

ないようお子様の手の届かない

ところへ保管してください。

..........................................................................

安全上のご注意

火災・感電・傷害を防止するには

以下の指示を必ず守ってください

取扱いを誤った場合に、使用者が

傷害を負う危険が想定される場合

および物的損害のみの発生が想定

される内容を表わしています。



※物的損害とは、家屋・家財およ

び家畜・ペットにかかわる拡大

損害を表わしています。

取扱いを誤った場合に、使用者が

死亡または重傷を負う可能性が想

定される内容を表わしています。

警告

注意

注意の意味について警告と 図記号の例

●は、強制（必ずすること）を表わしています。

具体的な強制内容は、●の中に描かれています。

左図の場合は、「電源プラグをコンセントから抜

くこと」を表わしています。

は、注意（危険、警告を含む）を表わしていま

す。

具体的な注意内容は、 の中に描かれています。

左図の場合は、「一般的な注意、警告、危険」を

表わしています。

は、禁止（してはいけないこと）を表わしてい

ます。

具体的な禁止内容は、 の中に描かれています。

左図の場合は、「分解禁止」を表わしています。

警告 警告 注意

使用上のご注意

307

● 接続するときは、誤動作やスピーカーなどの破損を

防ぐため、必ずすべての機器の電源を切ってくださ

い。

352a

● テレビやラジオの近くでこの機器を動作させると、

テレビ画面に色ムラが出たり、ラジオから雑音が出

ることがあります。この場合は、この機器を遠ざけ

て使用してください。

353

● この機器はフロッピー・ディスク・ドライブですの

で、次の点に注意してください。詳細は、「フロッ

ピー・ディスクをお使いになる前に」をご覧くださ

い。

○ スピーカーなどの強い磁界の発生する場所には近

づけない

○ この機器を極端に傾けない

○ フロッピー・ディスク・ドライブ動作中は、振動

を与えたり移動したりしない

354a

● 直射日光の当たる場所や、発熱する機器の近く、閉

め切った車内などに放置しないでください。変形、

変色することがあります。

355b

● 極端に温湿度の違う場所に移動すると、内部に水滴

がつく（結露）ことがあります。そのまま使用する

と故障の原因になりますので、数時間放置し、結露

がなくなってから使用してください。

401a

● 通常のお手入れは、柔らかい布で乾拭きするか、堅

く絞った布で汚れを拭き取ってください。汚れが激

しいときは、中性洗剤を含んだ布で汚れを拭き取っ

てから、柔らかい布で乾拭きしてください。

552（*** は、複数になる場合もあります）

● フロッピー・ディスクの失われた記憶内容の修復に

関しましては、補償を含めご容赦願います。

553

● 故障の原因になりますので、ボタン、つまみ、入出

力端子などに過度の力を加えないでください。

556

● ケーブルの抜き差しは、ショートや断線を防ぐた

め、プラグを持ってください。

559a

● 輸送や引っ越しをするときは、この機器が入ってい

たダンボール箱と緩衝材、または同等品で梱包して

ください。

559c

● この機器が入っていた梱包箱や緩衝材を廃棄する場

合、各市町村のゴミの分別基準に従って行ってくだ

さい。

フロッピー・ディスク・ドライブの取

り扱い

603

● 極端に湿度の違う場所に移動すると、ディスク・ド

ライブに水滴がつくことがあります。このまま使用

すると故障の原因になりますので、数時間放置して

から使用してください。

604

● ディスクを挿入するときは、確実に奥まで入れてく

ださい。ディスクを取り出すときは、イジェクト・

ボタンを奥まで押してください。万一ディスクが

引っ掛かった場合は、無理に取り出さないでくださ

い。

605a

● ディスク・ドライブの動作中（ディスク・ドライブ

のランプが点滅）は、ディスクを取り出さないでく

ださい。ディスクの磁性面に傷がつき、使用できな

くなります。

606

● 電源を入れたり切ったりするときは、ディスクを

ディスク・ドライブから抜いてください。

607

● ディスクはディスク・ドライブに対して水平になる

ようにして、無理な力を加えずに挿入してくださ

い。無理に挿入すると、ディスク・ドライブのヘッ

ドが破損することがあります。

608

● ディスク・ドライブにフロッピー・ディスク以外の

もの（針金、硬貨、別の種類のディスクなど）を入

れないでください。ディスク・ドライブの故障の原

因になります。

651

● ディスクはフィルムに磁性体を塗布した円盤状の記

憶媒体です。磁性面には非常に高密度でデータが記

憶されますので、取り扱いについては次の点に注意

してください。

○ 磁性面に触れない

○ ホコリの多い場所で使用しない

○ 直射日光の当たる場所や、閉め切った自動車の中

などに放置しない（保存温度：10 〜 50 ℃）

○ スピーカーなどの強い磁界を発生する場所やもの

に近づけない

652

● ディスクには、書き込んだデータを誤って消さない

ように保護するプロテクト・タブがあります。書き

込み操作を行なうとき以外は、プロテクト・タブを

プロテクトの位置にしておいてください。

fig.DiskProtect.j

653

● ディスクのラベルは、しっかりと貼り付けてくださ

い。ディスク・ドライブの中ではがれると、ディス

クが取り出せなくなります。

654

● ディスクは、傷めたり、チリ、ホコリなどが付かな

いよう保管には十分注意してください。チリ、ホコ

リなどが付いたディスクを使用すると、ディスクが

破損したり、ディスク・ドライブの故障の原因にな

ります。

655

● 本機の演奏データが入ったディスクを、プロテク

ト・タブがライトの状態で、他の機種（HP-G シ

リーズ、MT シリーズ、KR シリーズ、ATELIER シ

リーズ、PR-300 を除く）やコンピューターなどで

ディスク操作（内容確認、セーブ、削除など）をす

ると、以降、本機のディスク・ドライブで使用でき

なくなる場合があります。他の機種やコンピュー

ターで、演奏データの内容確認やロードをする場合

は、ディスクのプロテクト・タブをプロテクトの状

態で行なってください。

裏面

プロテクト・タブ

ライト



（書き込み可能）

プロテクト

（書き込み禁止）

03903312 3PD

201a

Before using this unit, carefully read the sections entitled: “USING THE UNIT SAFELY” and “IMPORTANT

NOTES.” These sections provide important information concerning the proper operation of the unit.

Additionally, in order to feel assured that you have gained a good grasp of every feature provided by your

new unit, owner’s manual should be read in its entirety. The manual should be saved and kept on hand as a

convenient reference.

Part Check

Before you begin attaching the floppy disk drive,

check that all the parts were supplied. You will

also need to have a Phillips screwdriver.

921

* To prevent malfunction and/or damage to speakers or

other devices, always turn down the volume, and turn off

the power on all devices before making any connections.

1. Place the floppy disk drive and the cushion on

the holder.

fig.USB-FDD1.eps

Using the screws, attach the holder to the piano.

Attach the cord hook, then arrange the cable as

shown in the figure.

Connect the cable to the piano’s FDD connector.

fig.***

Owner’s Manual

Attaching the Floppy Disk

Drive

Holder

Cushion

Screw x 4

Cord Hook

Floppy Disk Drive

Inserting a floppy disk

With the front of the floppy disk facing up, insert

the disk in the disk drive slot until there is an

audible click.

fig.diskdrive.e

Removing a floppy disk

Press the Eject button.

The end of the floppy disk comes out of the

slot. Grasp the edge of the floppy disk and

gently pull it out.

• Media 3.5 inch floppy disk

• Format 1.44Mbyte (2HD)

• Power Consumption

Max: 2.63 W, Average:1.1 W

• Weights 255 g / 9 oz

(includes holder and cushion: 435 g / 1 lb)

962a

* In the interest of product improvement, the specifications

and/or appearance of this unit are subject to change

without prior notice.

202

2005 ROLAND CORPORATION

in any form without the written permission of ROLAND CORPORATION.

Inserting and Ejecting a

Floppy Disk

Indicator

Eject Button

Floppy Disk

Specifications

This product complies with the requirements of European Directive 89/336/EEC.

For EU Countries

For Canada

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

NOTICE

AVIS

For the USA

FEDERAL COMMUNICATIONS COMMISSION

RADIO FREQUENCY INTERFERENCE STATEMENT

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee

that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause undesired operation.

Unauthorized changes or modification to this system can void the users authority to operate this equipment.

This equipment requires shielded interface cables in order to meet FCC class B Limit.

For the USA

DECLARATION OF CONFORMITY

Compliance Information Statement

Model Name :

Type of Equipment :

Responsible Party :

Address :

Telephone :

FD-01A

Floppy Disk Drive

Roland Corporation U.S.

5100 S.Eastern Avenue, Los Angeles, CA 90040-2938

(323) 890-3700

001

• Before using this unit,

make sure to read the

instructions below, and

the Owner’s Manual.

...............................................................

002a

• Do not open or perform

any internal modifica-

tions on the unit.

...............................................................

003

• Do not attempt to repair

the unit, or replace parts

within it (except when

this manual provides specific

instructions directing you to do

so). Refer all servicing to your

retailer, the nearest Roland Service

Center, or an authorized Roland

distributor, as listed on the “Infor-

mation” page.

...............................................................

011

• Do not allow any objects

(e.g., flammable material,

coins, pins); or liquids of

any kind (water, soft

drinks, etc.) to penetrate

the unit.

...............................................................

013

• In households with small

children, an adult should

provide supervision until

the child is capable of following all

the rules essential for the safe

operation of the unit.

...............................................................

004

• Never use or store the

unit in places that are:

• Subject to temperature

extremes (e.g., direct

sunlight in an enclosed

vehicle, near a heating

duct, on top of heat-generating

equipment); or are

• Damp (e.g., baths, washrooms,

on wet floors); or are

• Humid; or are

• Exposed to rain; or are

• Dusty; or are

• Subject to high levels of

vibration.

................................................................

012d

• Immediately turn the

power off, and request

servicing by your retailer,

the nearest Roland Service Center,

or an authorized Roland

distributor, as listed on the “Infor-

mation” page when:

• If smoke or unusual odor occurs

• Objects have fallen into, or

liquid has been spilled onto the

unit; or

• The unit has been exposed to

rain (or otherwise has become

wet); or

• The unit does not appear to

operate normally or exhibits a

marked change in performance.

................................................................

014

• Protect the unit from

strong impact.

(Do not drop it!)

................................................................

104

• Try to prevent cords and

cables from becoming

entangled. Also, all cords

and cables should be placed so

they are out of the reach of

children.

................................................................

106

• Never climb on top of, nor

place heavy objects on the

unit.

................................................................

108c

• Disconnect all cords

coming from external

devices before moving the

unit.

................................................................

118b

• Keep the included screws

and cord hook in a safe

place out of children’s

reach, so there is no chance of

them being swallowed acciden-

tally.

................................................................

IMPORTANT NOTES

307

• Before connecting this unit to

other devices, turn off the power

to all units. This will help prevent

malfunctions and/or damage to

speakers or other devices.

352a

• This device may interfere with

radio and television reception. Do

not use this device in the vicinity

of such receivers.

354a

• Do not expose the unit to direct

sunlight, place it near devices that

radiate heat, leave it inside an

enclosed vehicle, or otherwise

subject it to temperature extremes.

Excessive heat can deform or

discolor the unit.

Used for instructions intended to alert

the user to the risk of injury or material

damage should the unit be used

improperly.

* Material damage refers to damage or

other adverse effects caused with

respect to the home and all its

furnishings, as well to domestic

animals or pets.

Used for instructions intended to alert

the user to the risk of death or severe

injury should the unit be used

improperly.

The ● symbol alerts the user to things that must be

carried out. The specific thing that must be done is

indicated by the design contained within the circle. In

the case of the symbol at left, it means that the power-

cord plug must be unplugged from the outlet.

The symbol alerts the user to important instructions

or warnings.The specific meaning of the symbol is

determined by the design contained within the

triangle. In the case of the symbol at left, it is used for

general cautions, warnings, or alerts to danger.

The symbol alerts the user to items that must never

be carried out (are forbidden). The specific thing that

must not be done is indicated by the design contained

within the circle. In the case of the symbol at left, it

means that the unit must never be disassembled.

353

• Observe the following when using the unit’s floppy

disk drive. For further details, refer to “Before Using

Floppy Disks.”

• Do not place the unit near devices that produce a

strong magnetic field (e.g., loudspeakers).

• Install the unit on a solid, level surface.

• Do not move the unit or subject it to vibration while

the drive is operating.

355b

• When moved from one location to another where the

temperature and/or humidity is very different, water

droplets (condensation) may form inside the unit.

Damage or malfunction may result if you attempt to

use the unit in this condition. Therefore, before using

the unit, you must allow it to stand for several hours,

until the condensation has completely evaporated.

401a

• For everyday cleaning wipe the unit with a soft, dry

cloth or one that has been slightly dampened with

water. To remove stubborn dirt, use a cloth impreg-

nated with a mild, non-abrasive detergent. After-

wards, be sure to wipe the unit thoroughly with a

soft, dry cloth.

402

• Never use benzine, thinners, alcohol or solvents of

any kind, to avoid the possibility of discoloration

and/or deformation.

552

• Unfortunately, it may be impossible to restore the

contents of data that was stored on a floppy disk once

it has been lost. Roland Corporation assumes no

liability concerning such loss of data.

553

• Use a reasonable amount of care when using the

unit’s buttons, sliders, or other controls; and when

using its jacks and connectors. Rough handling can

lead to malfunctions.

556

• When connecting / disconnecting all cables, grasp the

connector itself—never pull on the cable. This way

you will avoid causing shorts, or damage to the

cable’s internal elements.

559a

• When you need to transport the unit, package it in the

box (including padding) that it came in, if possible.

Otherwise, you will need to use equivalent packaging

materials.

Handling the Floppy Disk Drive

603

• Avoid using the unit immediately after it has been

moved to a location with a level of humidity that is

greatly different than its former location. Rapid

changes in the environment can cause condensation

to form inside the drive, which will adversely affect

the operation of the drive and/or damage floppy

disks. When the unit has been moved, allow it to

become accustomed to the new environment (allow a

few hours) before operating it.

604

• To insert a disk, push it gently but firmly into the

drive—it will click into place. To remove a disk, press

the EJECT button firmly. Do not use excessive force to

remove a disk which is lodged in the drive.

605a

• Never attempt to remove a floppy disk from the drive

while the drive is operating (the indicator is lit);

damage could result to both the disk and the drive.

606

• Remove any disk from the drive before powering up

or down.

607

• To prevent damage to the disk drive’s heads, always

try to hold the floppy disk in a level position (not

tilted in any direction) while inserting it into the

drive. Push it in firmly, but gently. Never use

excessive force.

608

• To avoid the risk of malfunction and/or damage,

insert only floppy disks into the disk drive. Never

insert any other type of disk. Avoid getting paper

clips, coins, or any other foreign objects inside the

drive.

651

• Floppy disks contain a plastic disk with a thin coating

of magnetic storage medium. Microscopic precision is

required to enable storage of large amounts of data on

such a small surface area. To preserve their integrity,

please observe the following when handling floppy

disks:

• Never touch the magnetic medium inside the disk.

• Do not use or store floppy disks in dirty or dusty

areas.

• Do not subject floppy disks to temperature extremes

(e.g., direct sunlight in an enclosed vehicle). Recom-

mended temperature range: 10 to 50˚C (50 to 122˚F).

• Do not expose floppy disks to strong magnetic

fields, such as those generated by loudspeakers.

652

• Floppy disks have a “write protect” tab which can

protect the disk from accidental erasure. It is recom-

mended that the tab be kept in the PROTECT

position, and moved to the WRITE position only

when you wish to write new data onto the disk.

fig.DiskProtect.e

653

• The identification label should be firmly affixed to the

disk. Should the label come loose while the disk is in

the drive, it may be difficult to remove the disk.

654

• Store all disks in a safe place to avoid damaging them,

and to protect them from dust, dirt, and other

hazards. By using a dirty or dust-ridden disk, you

risk damaging the disk, as well as causing the disk

drive to malfunction.

655

• Disks containing performance data for this unit

should always be locked (have their write protect tab

slid to the “Protect” position) before you insert them

into the drive on some other unit (except the PR-300,

or a product in the HP-G, MT, KR, or Atelier families),

or into a computer’s drive. Otherwise (if the write

protect tab remains in the “Write” position), when

you perform any disk operations using the other

device’s disk drive (such as checking the contents of

the disk, or loading data), you risk rendering the disk

unreadable by this unit’s disk drive.

Rear side of the disk

Write

(can write new data

onto disk)

Protect

(prevents writing

to disk)

Write Protect Tab

Product Specifications

Brand:	Roland
Category:	Not categorized
Model:	FD-01A

Do you need help?

If you need help with Roland FD-01A, ask a question below and other users will answer you

Your Name*

Your Email*

Write your question here

Not categorized Roland User Manuals

Roland MDS-Compact Manual

27 October 2024

Roland LX-17 Manual

27 October 2024

Roland FV-500L Manual

27 October 2024

Roland WNA1100 Manual

27 October 2024

Roland PD-100 Manual

27 October 2024

Roland CY-12C Manual

27 October 2024

Roland MDS-4KVX Manual

27 October 2024

Roland FD-01A Manual

27 October 2024

Roland HP605 Manual

27 October 2024

Roland RD-08 Manual

22 October 2024

Not categorized User Manuals

Latest Not categorized User Manuals

NightStick LGL-170A Manual

27 October 2024

Supermicro SuperServer ASG-2115S-NE332R Manual

27 October 2024

Phanteks Glacier R220C Manual

27 October 2024

Elac Protek PR-71S Manual

27 October 2024

NightStick LGL-180-IR Manual

27 October 2024

United Office IAN 54183 Manual

27 October 2024

United Office IAN 066078 Manual

27 October 2024

United Office IAN 331845 Manual

27 October 2024

United Office ULGD 350 A Manual

27 October 2024

United Office UAVS 300 A1 Manual

27 October 2024
