Page 1/32

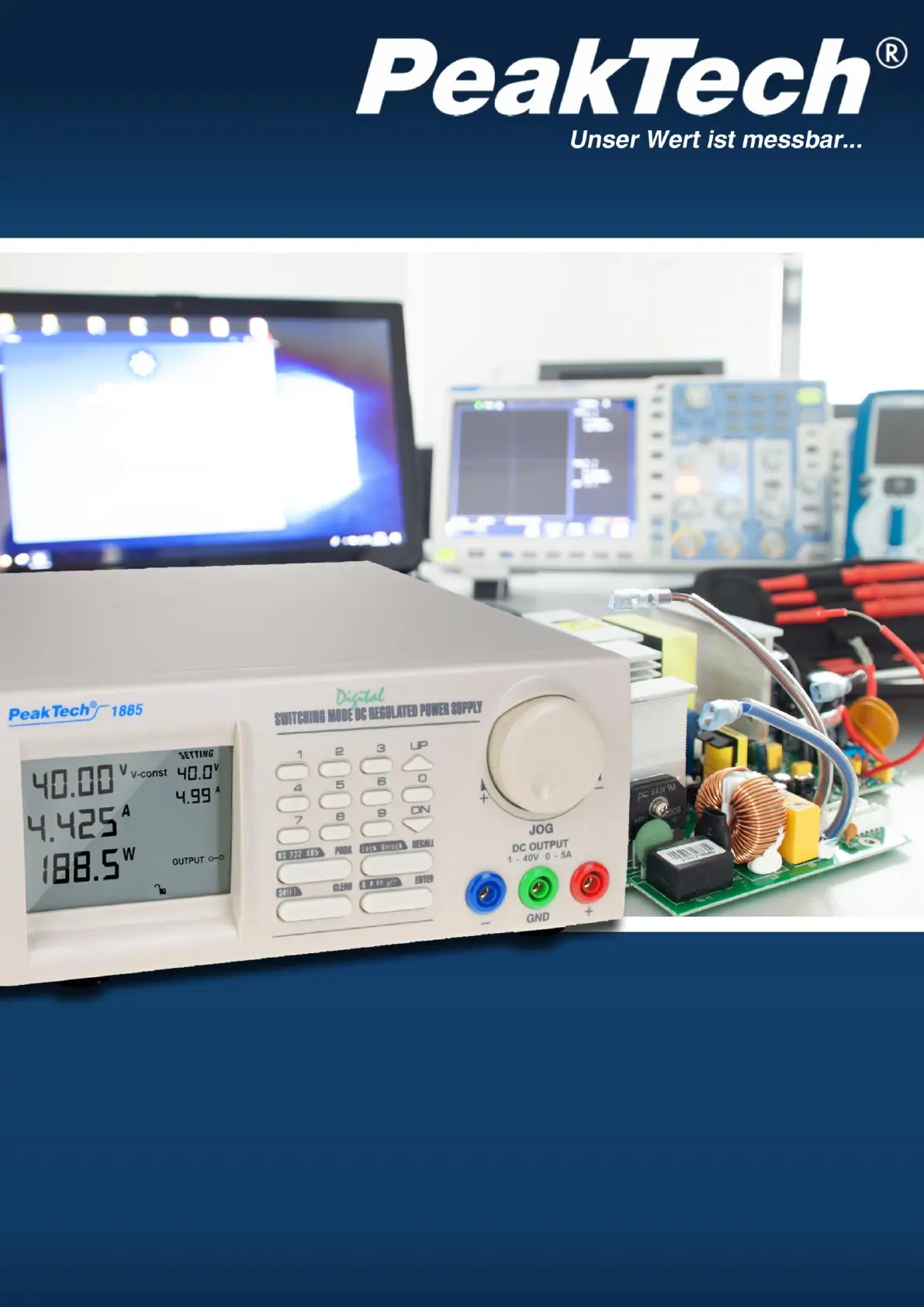

PeakTech®

Bedienungsanleitung /

Operation manual

Programmierbare DC-Schaltnetzteile /

Programmable Switching Mode Power

Inhalt

1. Wichtige Sicherheitshinweise 3 …………………………………………………………........…….

2. Technische Spezikation der Netzteil-Serie .............................................................. 4 …...

3. Einleitung....................................................................................................................... 5 ...…….

4. Bedien- und Anzeigeelemente ......................................................................................…….. 5

5. Allgemeines Arbeitsprinzip .... 6 .....................................................................................………

5.1. Schnellübersicht 6 der Tastenfeldfunktionen ...........................................................…….

6. Bedienungsanleitung .................................................................................................... 7 .......…

7 6.1. Einstellen des Betriebsmodus ………………………………………………………………

6.1.1. Ausgang Ein/Aus .............................................. 7 .................................…..

6.1.2. Tastenfeld und Drehschalter sperren/entsperren ..................................... 7

6.1.3. Auswahl der PC-Schnittstelle RS-485 ....... 7 ..........................................…..

6.1.4. Einstellen der oberen Spannungsgrenze ........... 7 ...............................…….

6.1.5. Ausgang beim Einschalten Ein/Aus ...................................................…… 8

6.1.5. Helligkeit der LCD Anzeige ………....................................................…… 8

6.1.5. SCPI Funktion aktiv 8 ieren / deaktivieren .............................................……

6.2. Grundfunktionen ……………………………………………………………………………….9

6.2.1.Einstellen von Spannung & Strom über Drehschalter & UP-/DN-Tasten ...9

6.2.2.Einstellen von Spannung & Strom über T 9astenfeld ................................…

6.3. Verwenden der Programmierfunktionen ……………………………………………………10

6.3.1. Zeitprogrammierung ..................................................................................10

6.3.2. Programmlauf starten .. 11.........................................................................….

6.3.4. Auswählen der Voreinstellung ..............................................................….11

7. PC-Schnittstelle .........................................................................................................................12

8.1. Anschließen eines einzelnen Netzteils an den PC über RS-485 ..................................... .12 ……

8.2 2 . Anschlussdiagramm für mehrere Netzteile …………………………………………………1

Anhänge

Anhang A - 13Befehlssatz .......................................................................................…

1. Sicherheitsvorkehrungen

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur -CE

Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung),

2011/65/EU (RoHS).

Wir bestätigen hiermit, dass dieses Produkt die wesentlichen Schutzstandards der UKCA erfüllt, die in

den Anweisungen des Rates zur Anpassung der Verwaltungsvorschriften für das Vereinigte

Königreich von Electromagentic Compatibility Regulations 2016 und der Electrical Equipment (Safety)

Regulations 2016 angegeben sind.

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom-

oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise

zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art

ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden

* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am

Gerät mit der vorhandenen Netzspannung übereinstimmt

* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen

* Gerät nicht auf feuchten oder nassen Untergrund stellen.

* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines

Wärmestaus im Inneren des Gerätes)

* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.

* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes)

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.)

betreiben

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.

* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.

Sicherung oder Sicherungshalter kurzschließen. niemals

* Gerät, Prüeitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.

blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen

vornehmen.

* Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um eine einwandfreie Funktion

des Gerätes zu gewährleisten.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer

Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Gerät darf nicht unbeaufsichtigt betrieben werden

* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit

oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert

sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)

* Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den

relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können

besonders gefährliche Stromschläge auftreten.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stotuch und einem milden

Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.

* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.

* Vermeiden Sie jegliche Nähe zu explosiven und entammbaren Stoen.

* Önen des Gerätes und Wartungs und Reparaturarbeiten dürfen nur von qualifizierten –

Service-Technikern durchgeführt werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsäche legen, um Beschädigung

der Bedienelemente zu vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.
