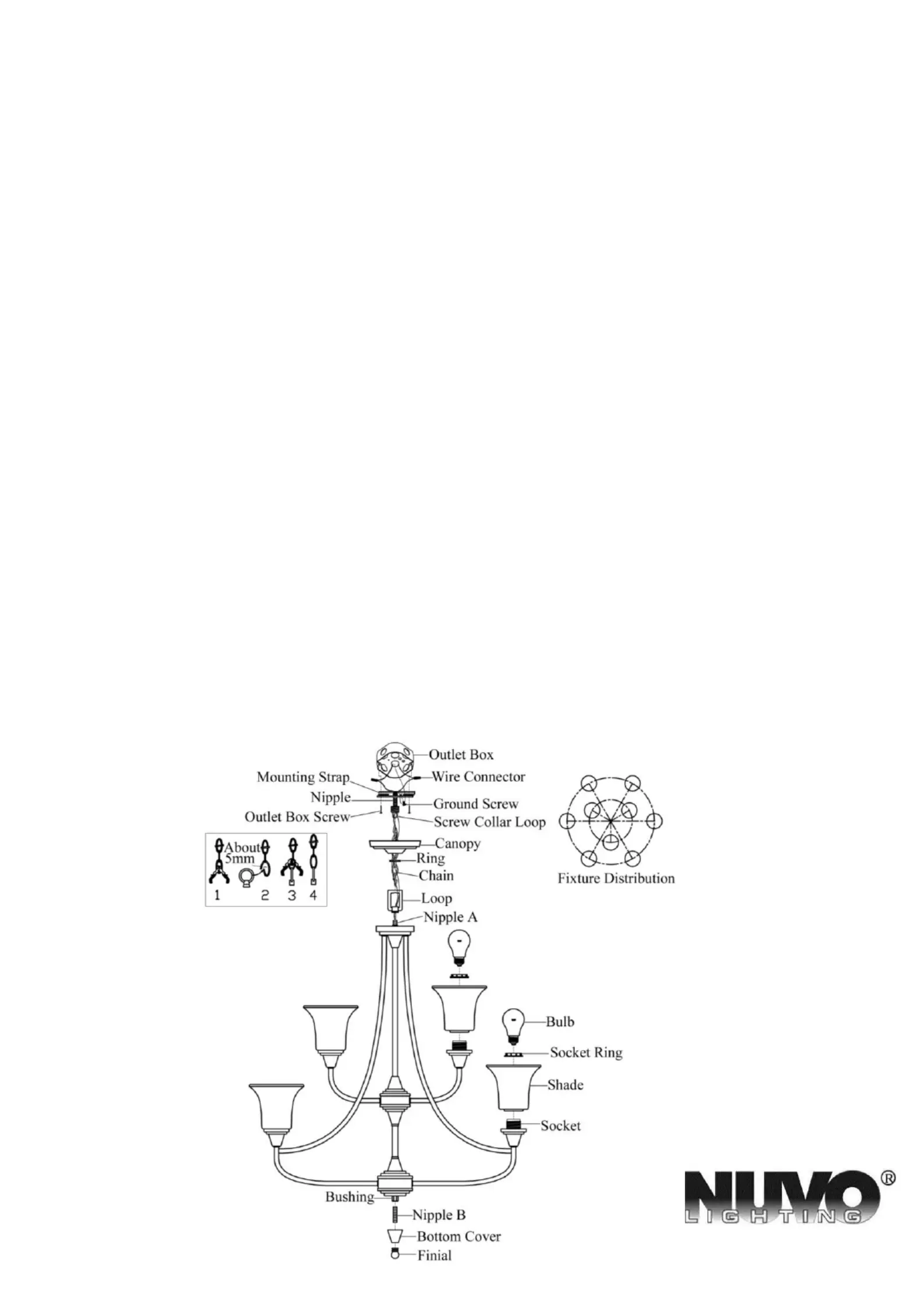

ASSEMBLY INSTRUCTION
SKU#60/ 49, 60/ 69 41 41
NOTE: Please consult a qualied electrician if you are not certain of the installation or service.
CAUTION: Before starting the installation or service, disconnect the power by turning o the circuit breaker
or by removing the fuse at the fuse box.
1. Carefully unpack the xture, lay out all parts on a clean surface.
2. Fasten the mounting strap onto the outlet box by using provided 2 outlet box screws.
3. Then fasten the loop to the nipple A.
4. Using two pliers, twist open links at two ends of the chain as show. Hook one link to the loop and the other
link to the screw collar loop. Close the links. Place a piece of cloth between the pliers jaws and the chain
link to prevent scratching the link nish.
5. Weave xture wires up through the through the loop, through the chain, through the ring, through the screw
collar loop and through the canopy and through the nipple on the mounting strap.
6. Tie the ground wires from xture and from outlet box to the ground screw on the mountin strap. Connect g
the wire without writing on it (with raised ribs) from the xture to the white wire (neutral wire) from the
supply circuit. Connect the wire with writing on it from the xture to the black wire (live wire) from the
supply circuit. Cover the connections using provided wire connectors. Position wires back inside outlet box.
7. Place the canopy over the nipple all the way to the ceiling and tighten the ring onto the screw collar loop
until the canopy is held rmly against the ceiling.
8. Fasten the nipple B to the bushing. Place the bottom cover over the nipple B, using the nial to secure them.
9. Unscrew the socket rings from the sockets. Place the shades over the sockets, refasten the socket rings to
secure them.
10. Install the bulbs (Not included). Turn on the power.
A Satco Product
INSTRUCCIÓN DE ASAMBLEA
SKU#60/4149, 60/4169
NOTE: Por favor, Consulte con un electricista cacado en caso de que esté seguro de la instalación.
CAUCIÓN: Antes de comenzar la instalación, cortar la electricidad mediante apagar el cortacircuitos o quitar el fusible
desde la caja de fusible.
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas sobre una superficie límpia.
2. Acoplar la Aro de Montaje a la Caja de Salida usando los Tornillos de la Caja de Salida que se proporcionan.
3. Apriete el Lazo a la Entrerrosca A.
4. Usando dos alicates, torcer y abrir un enlace en el extremo de la cadena. Engancharlo al lazo y al tuerca decorativa.
Colocar un pendazo de tela entre las mandibulas de los alicates y el enlace de la cadena para prevenir la rascadura del
enlace.
5. Tramar los cable del aparato desde abajohacia arriba a los enlaces de lozo, la cadena, el nillo, el dosel, pasando el lazo
del collar roscado y el niple en la correa de montura.
6. Ate el cable de toma de tierra desde la instalación y desde la Caja de Salida al Tornillo de Toma de Tierra que hay en la
Aro de Montaje. Conecte el cable si escritura (con las puas levantadas) desde la instalación al cable blanco(neutron) del
circuito de suministro. Conecte el cable que con escritura desde la instalación al cable negro(alimentación) del circuito
de suministro. Cubrir las conexiones usando los Conectores de Cable que se proporcionan. Posicionar los cables negros
dentro de la Caja de Salida.
7. Colocar el dosel completamente a través del niple más corto a la cúpula y ajustar el anillo al lazo del collar roscado
hasta que el dosel quede rmemente sujetada contra la cúpula.
8. Apriete la Entrerrosca B en el Buje, y acople la Cubierta Inferior a la Entrerrosca B usando el Embellecedor.
9. Desatornillar los Aros del Zócalo de los Zócalos. Colocar las Pantallas sobre los Zócalos, reacoplar los Aros del Zócalo
en los Zócalos para jar las Pantallas.
10. Instalar las bombillas (No incluídas).Activar la electricidad.
INSTRUCTIONS DE MONTAGE
SKU#60/4149, 60/4169
REMARQUE : Si vous avez des incertitudes quant à l'installation, demandez de l'aide à un électricien qualié.
ATTENTION : Avant de commencer l'installation, déconnectez l'alimentation électrique avec le disjoncteur ou en
retirant le fusible du disjoncteur. Calfeutrer la surface de montage au sommet et sur les côtés.
1. Déballez soigneusement le luminaire et placez toutes les pièces sur une surface propre.
2. Fixez la Anneau de Montage sur le Coret de prise de courant à l'aide des Vis pour coffret de prise de courant fournies.
3. Serrez la Boucle sur le Manchon filetés A.
4. A l'aide de deux pinces, ouvrez les maillons aux deux extrémités de la Chaîne. Accrochez l'un des maillons à la Boucle et
les autres maillons à la Boucle de collier de vis. Refermez les maillons. Placez un morceau de tissu entre les mâchoires
des pinces et les maillons de la chaîne an d'éviter d'endommager la nition des maillons.
5. Faites passer les ls du luminaire dans la Boucle, dans la Chaîne, dans l'Anneau, dans le Couvercle, dans la Boucle de
collier de vis et dans le Faîteau sur la Bande de montage.
6. Attachez le l de terre du luminaire et du Coffret de prise de courant sur la Vis de terre sur la Anneau de Montage.
Connectez le l sans mention écrite (avec les cannelures) du luminaire sur le l blanc(neutres) du circuit d'alimentation.
Connectez le l du luminaire qui comporte une mention écrite sur le l noir (alimentation) du circuit d'alimentation.
Couvrez les connexions à l'aide des Connecteurs de ls fournis. Faites entrer les ls dans le Coffret de prise de courant.
7. Placez le Couvercle sur l'Embout jusqu'au niveau du Plafond, et xez l'Anneau sur la Boucle de collier à vis jusqu'à ce
que le Couvercle soit fermement xé contre le plafond.
8. Serrez le Montant letés B sur la Douille et xez le Capot inférieur sur le Montant letés B à l’aide du Faîteau.
9. Dévissez les Anneaux à douille des Douilles. Placez les Abat-jours sur les Douilles, et remettez en placez les Anneaux de
douille sur les Douilles de façon à maintenir les Abat-jours en position.
10. Installez l'ampoule (Non fournie).A llumez l'électricité.
