NUVO Bento 60/4091 Manual
Read below 📖 the manual in Italian for NUVO Bento 60/4091 (2 pages) in the Lamp category. This guide has been helpful for 8 people and has been rated 4.5 stars on average by 2 users
Page 1/2
ASSEMBLY INSTRUCTION
SKU#60/4 091
NOTE: Please consult a qualied electrician if you are not certain of the installation or service.
CAUTION: Before starting the installation or service, disconnect the power by turning off the circuit
breaker or by removing the fuse at the fuse box.

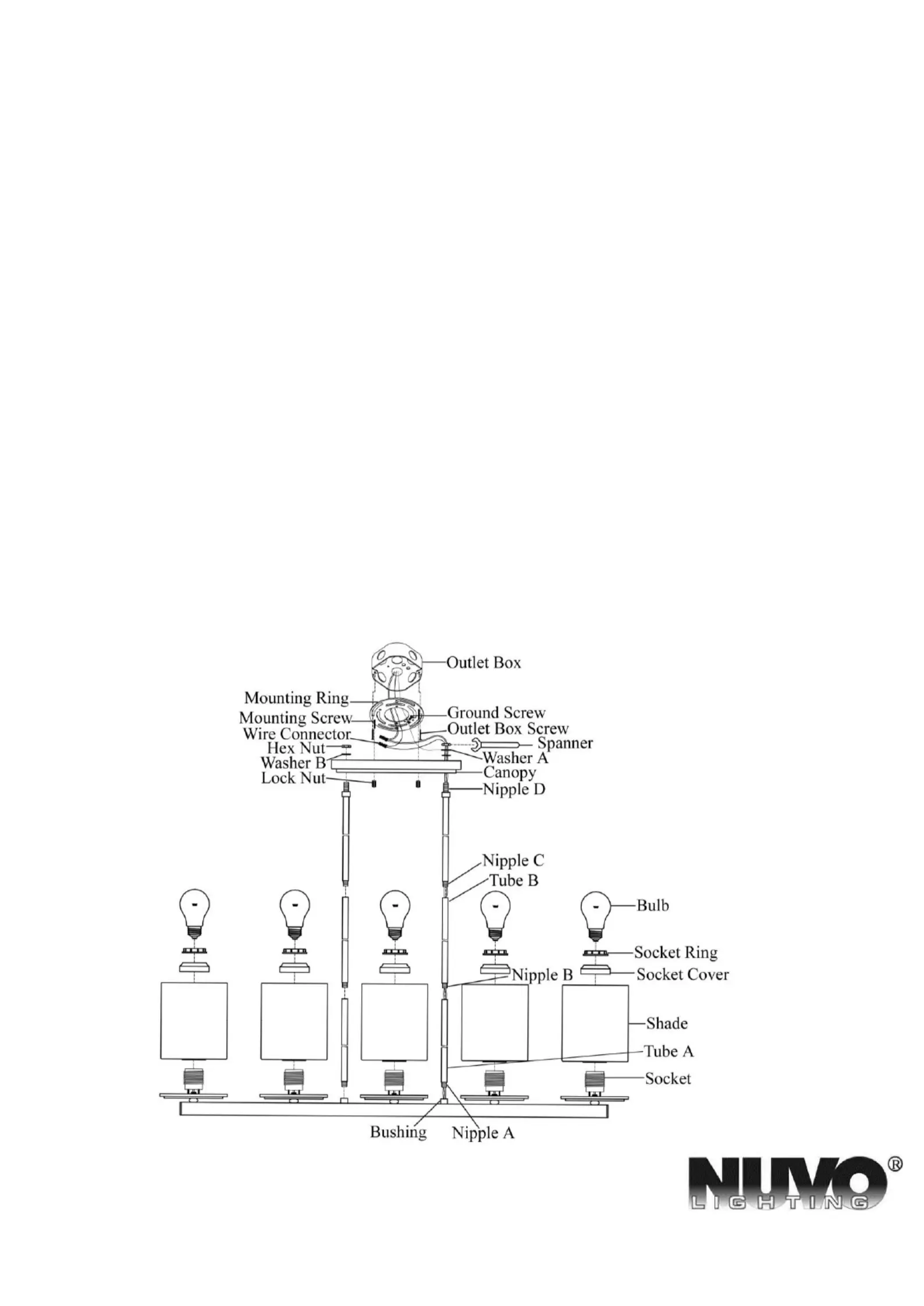

1. Carefully unpack the xture, lay out all parts on a clean surface.
2. Fasten the mounting ring onto the outlet box by using provided 2 outlet box screws.
3. Place the nipples D through the canopy, place the washer A and washer B onto the nipple D, then using
the spanner, tighten the hex nuts to the nipples D until they hold rmly.
4. Screw the nipple A into the bushing, screw nipple B into the tube A, screw the nipple C into the tube B.
5. Tie ground wire from outlet box and from xture to the ground screw on the mounting strap. Connect
white wire from xture to white wire (neutral wire) from supply circuit. Connect black wire from
xture to black wire (live wire) from supply circuit. Cover connections using provided wire
connectors.
6. ace the canopy to the outlet box by aligning the protruding mounting screws all the way through the Pl
canopy and tighten the xture using lock nuts provided until xture body is held rmly.
7. Unscrew the socket rings and covers from the sockets. Place the shades and socket covers over the
sockets, refasten the socket rings to secure them.
8. Install the bulb (Not included). Turn on the power.
A Satco Product
INSTRUCCIÓN DE ASAMBLEA
SKU#60/40 91
NOTE: Por favor, Consulte con un electricista cacado en caso de que esté seguro de la instalación.
CAUCIÓN: Antes de comenzar la instalación, cortar l electricidad mediante apagar el cortacircuitos o a
quitar el fusible desde la caja de fusible.
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas sobre una supercie límpia.
2. Abroche la correa de montaje a la caja de salida usando los dos tornillos de la caja de salida.
3. Colocar el dosel Entrerrosca D a través del completamente, colocar el dosel Lavadora A y Lavadora B a través
del Entrerrosca D, entonces Usando el Llave , apretar tuerca hexagonal del Entrerrosca D hasta que los el
mantenía con rmeza .
4. Atornillar la Entrerrosca A al Buje. Atornillar la parte inferior de Enterrosca B a la Tubo A. Atornillar la parte
inferior de Enterrosca C a la Tubo B.
5. Ate el cable de toma de tierra desde la instalación y desde la Caja de Salida al Tornillo de Toma de Tierra que hay
en la Aro de Montaje. Conecte blanco(neutron) del circuito de suministro. Conecte el cable que con escritura
desde la instalación al cable negro (alimentación) del circuito de suministro. Cubrir las conexiones usando los
Conectores de Cable que se proporcionan.
6. Colocar la dosel del Techo sobrela Caja de Salida. Dejar que las cabezas de los Tornillos de Montaje se salgan a
través de los extremos grandes de los cerrojos. Girar la Placa del Techo hasta que las cabezas de los Tornillos de
Montaje deslicen en los extremos estrechos de los cerrojos. Abrochar los Tornillos de Montaje para jar la Placa
del Techo.
7. Desatornillar los Aros del Zócalo de los Zócalos. Colocar las Pantallas sobre los Zócalos, reacoplar los Aros del Zócalo en los
Zócalos para jar las Pantallas .
8. Instalar las bombillas (No incluídas). Activar la electricidad. INSTRUCTIONS DE MONTAGE
SKU#60/4091
REMARQUE : Si vous avez des incertitudes quant à l'installation, demandez de l'aide à un électricien
qualié.
ATTENTION : Avant de commencer l'installation, déconnectez l'alimentation électrique avec le
disjoncteur ou en retirant le fusible du disjoncteur. Calfeutrer la surface de montage au sommet et sur les
côtés.
1. Déballez soigneusement le luminaire et placez toutes les pièces sur une surface propre.
2. Fixez la Bande de montage sur le Boîtier de prise de courant à l'aide de deux Vis pour boîtier de prise de courant.
3. Placez le l'Embout sur Couvercle, placez le Rondelle A et Rondelle B sur l'Embout puis A l'aide le C , serrer D, lé
le écrou hexagonal sur l'Embout D jusqu'à ce que leur tenue fermement .
4. Vissez l'Embout A sur la Douille.Vissez le bas l'Embout B du sur Tube A. Vissez le bas l'Embout C du sur Tube B.
5. Attachez le l de terre du luminaire et du Coffret de prise de courant sur la Vis de terre sur la Anneau de Montage .
Connectez blanc(neutres) du circuit d'alimentation. Connectez le l du luminaire qui comporte une mention écrite
sur le l noir (alimentation) du circuit d'alimentation. Couvrez les connexions à l'aide des Connecteurs de ls
fournis.
6. Placez la Couvercle de plafond sur le Coffret de prise de courant. Laissez les têtes des Vis de montage ressortir par
les grandes extrémités des boutonnières. Faites tourner la Plaque de plafond jusqu'à ce que les Vis de montage
glissent dans les petites extrémités des boutonnières. Serrez les Vis de montage pour xer la Plaque de plafond en
position.
7. Dévissez les Anneaux à douille des Douilles. Placez les Abat-jours sur les Douilles, et remettez en placez les Anneaux de
douille sur les Douilles de façon à maintenir les Abat-jours en position.
8. Installez l'ampoule (Non fournie). Allumez l'électricité.
Product Specifications
| Brand: | NUVO |
| Category: | Lamp |
| Model: | Bento 60/4091 |
