www.kemo-electronic.de

P / Bausätze / B223 / Beschreibung / 20022SM / KV004

114 979

A23JN

D | Wichtig: Bitte beachten Sie die extra beiliegenden “Allgemeingültigen Hinweise” in der Drucksache Nr. M1003.

Diese enthält wichtige Hinweise der Inbetriebnahme und den wichtigen Sicherheitshinweisen! Diese Drucksache ist

Bestandteil der Beschreibung und muss vor dem Aufbau sorgfältig gelesen werden.

GB | Important: Please pay attention to the “General Information” in the printed matter no. M1003 attached in

addition. This contains important information starting and the important safety instructions! This printed matter is part

of the product description and must be read carefully before assembling!

E | Importante: Observar las ”Indicaciones generales” en el impreso no. M1003 que se incluyen además. ¡Ellas con-

tienen informaciones importantes la puesta en servicio y las instrucciones de seguridad importantes! ¡Este impreso es

una parte integrante de la descripción y se debe leer con esmero antes del montaje!

F | Important: Veuillez observer les « Renseignement généraux » dans l’imprimé no. M1003 ci-inclus. Ceci contient

des informations importantes la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément

déni de la description et il faut le lire attentivement avant l’ensemble!

FIN | Tärkeää: Ota huomioon erillisenä liitteenä olevat “Yleispätevät ohjeet” painotuotteessa nro M1003. Nämä

ohjeet sisältävät tärkeitä tietoja käyttöönotosta ja tärkeät turvaohjeet! Tämä painotuote kuuluu ohjeeseen ja se tulee

lukea huolellisesti ennen sarjan kokoamista!

NL | Belangrijk: Belangrijk is de extra bijlage van “Algemene toepassingen“ onder nr. M1003. Deze geeft belangrijke

tips voor het monteren het ingebruik nemen en de veiligheids voorschriften. Deze pagina is een onderdeel van de

beschrijving en moet voor het bouwen zorgvuldig gelezen worden.

P | Importante: Por favor tomar atenção com o extra “Indicações gerais válidas” o junto impresso M1003. Este

contém importantes indicações a colocação em funcionamemto e importantes indicações de segurança! Este impresso

é um elemento da descrição que deve cuidadosamente ler antes da montagem!

RUS | Важное примечание: Пожалуйста обратите внимание на отдельно приложенные «Общедействующие

инструкции» в описании Но. М1003. Это описание содержит важные инструкции введения в эксплуатацию, и

важные замечания по безопасности. Этот документ является основной частью описания по монтажу и должен

быть тщательно прочитан до начала работы!

• Passendes Gehäuse:

• Fitting case: G089

DAS RICHTIGE LÖTEN | THE RIGHT SOLDERING

D | Entsorgung: Wenn das Gerät entsorgt werden soll, darf es nicht

in den Hausmüll geworfen werden. Es muss an Sammelstellen für Fern-

sehgeräte, Computer usw. entsorgt werden (bitte erkundigen Sie sich in

Ihrem Gemeindebüro oder in der Stadtverwaltung nach Elektronik-Müll-

Sammelstellen).

GB | Disposal: This device may not be disposed with the household

waste. It has to be disposed at collecting points for television sets, com-

puters, etc. (please ask your local authority or municipal authorities for

these collecting points for electronic waste).

B223 | Infrarot-Scheinwerfer

Mit dem Infrarot-Scheinwerfer sind für CCD- und Videokameras

auch bei völliger Dunkelheit Objekte sichtbar. Für Menschen ist das Infrarot-

licht unsichtbar. CCD-Kameras können mit einem Infrarotscheinwerfer gut

sehen. Ideal zur unauffälligen Beobachtung von Hauseingängen, Einfahrten

usw.

B223 | Infrared spotlight

With the infrared spotlight CCD- and video cameras may recognize

objects also in complete darkness. The infrared light is invisible for men,

CCD-cameras can see well with an infrared spotlight. Perfect for inconspi-

cuous observation of entrances, drives etc.

B223 | Proyector de luz infrarroja

Mediante el proyector de luz infrarroja las cámaras CCD- y video

pueden percibir objetos también en tinieblas. Hombres no pueden ver la luz

infrarroja. Las cámaras CCD pueden ver muy bien con un proyector de luz

infrarroja. Ideal para la observación „discreta“ de entradas, accesos etc.

B223 | Projecteur infrarouge

Avec le projecteur infrarouge les CCD- et vidéo caméras peuvent

apercevoir des objets dans l‘obscurité totale. La lumière infrarouge est in-

visible pour les hommes. Les CCD-caméras peuvent voir très bien avec un

projecteur infrarouge. Idéal pour l‘observation „discrète“ des entrées de

maison, des entrées de garage etc.

B223 | Infrapuna-valonheitin

Infrapunavalonheittimellä voivat CCD- ja videokamerat havaita

kohteita myös täysin pimeällä. Infrapunavalo on ihmisille näkymätön. CCD-

kamerat sen sijaan näkevät infrapunavalonheittimellä hyvin. Ihanteellinen

sisäänkäyntien, sisäänajoteiden jne. „huomaamattomaan“ tarkkailuun.

B223 | Infrarood-zoeklicht

Met het infrarood-zoeklicht zijn voor CCD- en video camera‘s ook

bij volledige donkerheid objecten zichtbaar. Voor mensen is het infrarood

licht onzichtbaar. CCD camera‘s kunnen met een infrarood zoeklicht goed

zien. Ideaal voor „onopvallende“ observatie van huisingangen, inritten, enz.

B223 | Progetor-infravermelho

Com o progetor-infravermelho para CCD- e video câmaras, pode-

se ver qualquer obecto, mesmo que tudo se encontre totalmente escuro.

Para pessoas o progetor-infravermelho não se vê, só a câmara CCD o pode

ver bastante bem. Idial para observação discreta em entrada de cases, ent-

radas etc.

B223 | Инфракрасный рефлектор

С инфракрасным рефлектором для приборов CCD и

видеокамер все объекты и в полной темноте становятся видимыми.

Для людей инфракрасный свет не вреден. Применение инфракрасного

света для CCD-видеокамер результирует в ситуацию, что все хорошо

видимо. Идеальное применение его-для незаметного наблюдения

площади у входа в дом, гараж, дорог приезда и т.д.

RUS

FIN

• Typische LED-Kennzeichnung

• Typical LED-marking

• abgeachte Seite

• attened side

A K

• kurzer Draht

• short wire

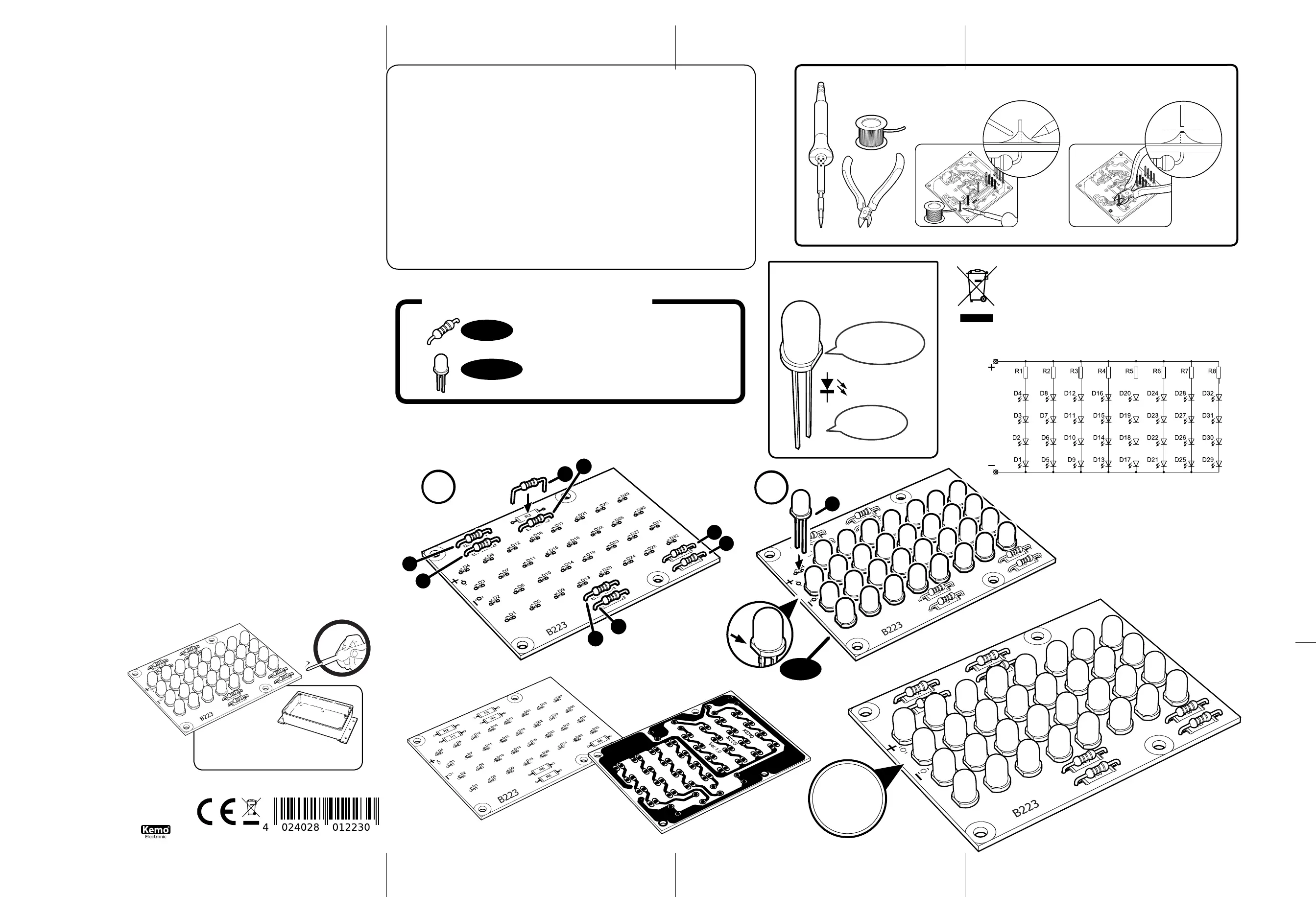

BAUTEILE | COMPONENTS

Infrarot-Leuchtdioden | Infrared light emitting

diodes

TSHA6202

D1 - D32

Widerstand | Resistor 220 Ω

rot-rot-braun... | red-red-brown...

R1 - R8

12 V/DC

B223 | 20-022

32 x

8 x

12 V

D1 - D32

Circuit description:

32 infrared LEDs are operated directly with di-

rect current voltage via a protective resistor (for

current limitation). 4 LEDs each are connected

in series.

Check list for troubleshooting:

Please check whether the board is operated

with stabilised direct voltage (check the tension

at the board 12 - 14 V/DC). CCD-cameras have

a different sensitivity. Therefore, depending on

the sensitivity of the camera the range of the

infrared spotlight may vary. This infrared spot-

light should only be used in case of total dark-

ness without any incidence of foreign light. Re-

ason: many cameras have a light sensor which

adjusts the sensitivity of the camera according

to the brightness. This light sensor preferably

reacts to visible light. Thus, if there is another

dimmed source of light (candle, monitor or si-

milar), the sensor immediately re-adjusts the

sensitivity of the camera and you have the im-

pression that the infrared spotlight hardly has

any effect.

Technical data:

Operating voltage: | Current 12 - 14 V/DC

consumption: approx. 300 mA ap-| Range:

prox. 5 m approx. 870 - | Light frequency:

950 nm | Size of board: approx. 74 x 57 mm

Uso destinado:

Iluminación con luz infrarroja invisible por hombres para poder todavía ver en un

entorno completamente oscuro al emplear cámaras CCD.

Puesta en servicio:

El proyector de luz infrarroja se debe instalar en un sitio al abrigo de la intemperie.

Un acumulador 12 V/DC o una fuente de alimentación estabilizada con una tensión

de salida entre 12 - 14 Volt/DC son adecuados para el funcionamiente. ¡La fuente

de alimentación debe tener una potencia de 300 mA por lo menos!

El proyector de luz infrarroja alcanzará su potencia máxima a una tensión de ser-

vicio entre 12 y 14 V/DC. Si la tensión de servicio es demasiado baja, la potencia

del proyector de luz disminuye considerablemente. En caso de una tensión de

servicio demasiado alto (> 14 V/DC) el aparato produce demasiado calor y por

eso puede sufrir daños.

¡Importante! ¡El proyector de luz solamente debe accionarse con tensión continua,

no con tensión alterna! Instalar el proyector de luz en un sitio bien ventilado (¡no

en una caja aislada contra pérdidas de calor!).

Descripción del circuito:

32 LEDs infrarrojos se accionan directamente con tensión continua por un resis-

tor protector (para la limitación de corriente). 4 LEDs están conectados en serie

respectivamente.

Lista de vericación para la localización de fallas:

Comprobar si la placa de circuito impreso se acciona con tensión continua estabi-

lizada (vericar la tensión a la placa 12 - 14 V/DC). CCD-cámaras tienen una sen-

sibilidad diferente. Por eso el alcance del proyector infrarrojo puede variar según

la sensibilidad del cámara. Este proyector infrarrojo se debe emplear solamente

en plena oscuridad sin inujo por luz externa. Razón: Muchas cámaras tienen un

sensor de luz que regula la sensibilidad de la cámara según la luz del día. Este

sensor de luz reacciona de preferencia a luz visible. Si pues hay una otra fuente

luminosa débil (vela, pantalla o semejante), el sensor regula la sensibilidad de la

cámara inmediatamente atrás y Vd. tiene la impresión que el proyector infrarrojo

casi no tiene ningún efecto.

Datos técnicos:

Tensión de servicio: | Absorción de corriente: 12 - 14 V/DC aprox. 300 mA

| Alcance: | Frecuencia de luz: | Tamaño aprox. 5 m aprox. 870 - 950 nm

de la placa: approx. 74 x 57 mm

Usage destiné:

Éclairage avec lumière infrarouge invisible par l’homme pour pouvoir voir avec les

caméras CCD en complète absence de lumière.

Mise en marche:

Il faut monter le projecteur infrarouge dans un endroit résistant aux intémperies.

Pour le fonctionnement on peut utiliser soit un accumulateur 12 V/DC ou un bloc

d‘alimentation stabilisé avec une tension de sortie entre 12 - 14 Volt/DC. Il faut

que le bloc d‘alimentation ait une tension d‘ au moins 300 mA!

Le projecteur infrarouge atteint sa puissance maximale à une tension de service

entre 12 et 14 V/DC. Si la tension de service est trop basse, la puissance du pro-

jecteur diminue considérablement. En cas d‘une tension de service trop haute (>

14 V/DC) l‘appareil produit trop de chaleur et de cette manière peut être détruit.

Important! Il faut opérer le projecteur seulement avec tension continue, pas avec

tension alternative! Veuillez installer le projecteur dans un endroit bien ventilé (pas

dans un boîtier isolé à la chaleur!).

Description du montage:

32 DELs infrarouges sont actionnées directement avec tension continue par une

résistance série (pour la limitation de courant). 4 DELs respectivement sont con-

nectées en série.

Bestimmungsgemäße Verwendung:

Beleuchtung mit für Menschen unsichtbarem Infrarot-Licht, um in völlig

dunkler Umgebung mit CCD-Kameras trotzdem noch etwas zu sehen.

Inbetriebnahme:

Der Infrarot-Scheinwerfer muss an einer wettergeschützten Stelle montiert

werden. Zum Betrieb eignet sich entweder ein Akku 12 V/DC oder ein sta-

bilisiertes Netzteil mit einer Ausgangsspannung zwischen 12 - 14 V/DC. Das

Netzteil muss eine Leistung von mindestens 300 mA haben!

Der Infrarot-Scheinwerfer hat seine maximale Leistung bei einer Betriebs-

spannung zwischen 12 und 14 V/DC. Wenn die Betriebsspannung zu gering

ist, lässt die Leistung des Scheinwerfers erheblich nach. Bei einer zu hohen

Betriebsspannung (> 14 V/DC) entwickelt das Gerät zu viel Wärme und kann

dadurch defekt werden.

Wichtig! Der Scheinwerfer darf nur mit Gleichspannung betrieben werden,

nicht mit Wechselspannung! Bitte bauen Sie den Scheinwerfer an einer gut

belüfteten Stelle ein (nicht in wärmeisolierende Gehäuse einlassen!).

Schaltungsbeschreibung:

Über einen Vorwiderstand (zur Strombegrenzung) werden 32 Infrarot-LED`s

direkt mit Gleichspannung betrieben. Es sind jeweils 4 LED`s in Serie ge-

schaltet.

Checkliste für Fehlersuche:

Bitte überprüfen Sie, ob Sie die Platine mit einer stabilisierten Gleichspannung

betreiben (Spannung an der Platine nachmessen 12 - 14 V/DC). CCD-Kame-

ras haben eine unterschiedliche Empndlichkeit. Daher kann die Reichweite

des Infrarot-Scheinwerfers, je nach Empndlichkeit der Kamera, verschieden

sein. Dieser Infrarot-Scheinwerfer sollte nur bei vollständiger Dunkelheit,

ohne Fremdlichteinuss, eingesetzt werden. Grund: viele Kameras haben ei-

nen Lichtsensor, der die Empndlichkeit der Kamera je nach Tageshelligkeit

regelt. Dieser Lichtsensor reagiert bevorzugt auf sichtbares Licht. Wenn also

eine andere, schwache Lichtquelle (Kerze, Monitorbildschirm o.ä.) vorhanden

ist, dann regelt der Sensor die Empndlichkeit der Kamera sofort zurück und

Sie haben den Eindruck, dass der Infrarot-Scheinwerfer fast keine Wirkung

hat.

Technische Daten:

Betriebsspannung: | Stromaufnahme: | 12 - 14 V/DC ca. 300 mA

Reichweite: | Lichtfrequenz: | Platinenma- ca. 5 m ca. 870 - 950 nm

ße: ca. 74 x 57 mm

Intended use:

Lighting with infrared light invisible to men in order to be still able to see in a

completely dark environment when using CCD cameras.

Setting into operation:

The infrared spotlight must be mounted in a place which is weatherproof.

For operation either an battery 12 V/DC or a stabilized power supply with

an output voltage between 12 - 14 V/DC is suitable. The power supply must

have at least 300 mA! The maximum power of the infrared spotlight occurs

at an operating voltage between 12 and 14 V/DC. If the operating voltage is

too low the power of the spotlight decreases considerably. In case of a too

high operating voltage (> 14 V/DC) the appliance produces too much heat

and thus it may be damaged.

Important! The spotlight must only be operated with direct voltage, not with

alternating voltage! Please install the spotlight in a well ventilated place (do

not insert into heat insulated cases!).

Liste de contrôle pour le dépistage des erreurs:

Vériez si la plaquette est actionnée avec tension continue stabilisée (contrôlez la

tension à la plaquette 12 - 14 V/DC). Les caméras CCD ont une sensibilité différen-

te. C’est pourquoi la portée du projecteur infrarouge peut varier selon la sensibilité

de la caméra. Il faut employer ce projecteur infrarouge uniquement en pleine

obscurité sans inuence par lumière extérieure. Raison: Beaucoup de caméras ont

un détecteur lumineux qui règle la sensibilité de la caméra selon la lumière du jour.

Ce détecteur lumineux réagit surtout à la lumière invisible. Donc quand il y a une

autre source de lumière (bougie, écran ou pareil), le détecteur règle la sensibilité

de la caméra en arrière et vous avez l’impression que le projecteur infrarouge n’a

presque aucun effet.

Données techniques:

Tension de service: 12 - 14 V/DC | Consommation de courant: env. 300 mA

| Rayon d‘action: env. 5 m env. 870 - 950 nm| Fréquence de lumière: |

Dimension de la plaquette: env. 74 x 57 mm

Määräystenmukainen käyttö:

Valaistus ihmiselle näkymättömällä infrapunavalolla, jotta täysin pimeässä ympäri-

stössä voisi nähdä vähän CCD-kameran kanssa.

Käyttöönotto:

Infrapunavalonheitin tulee asentaa joka sään kestävään paikkaan. Käyttöön sopii

joko 12 V/DC akku tai stabilisoitu verkkokaapeli, jossa ulostulojännite 12 - 14 Volt/

DC. Verkkokaapelissa on oltava vähintään 300 mA teho!

Infrapunavalonheittimellä on maksimaalinen teho, kun käyttöjännite on 12 - 14 V/

DC välillä. Jos käyttöjännite on liian matala, valonheittimen teho laskee huomat-

tavasti. Jos käyttöjännite on liian korkea (> 14 V/DC), laite kehittää liian paljon

lämpöä ja voi tuhoutua.

Tärkeää! Valonheitintä voidaan käyttää vain tasajännitteellä, ei vaihtojännitteellä!

Valonheitin tulee asentaa hyvin ilmastoituun paikkaan (älä laita lämpöeristettyyn

koteloon!).

Kytkentäselostus:

32 infrapuna-LED:iä käytetään suoraan tasavirralla etuvastuksen (virran rajoituk-

seen) kautta. Neljä LED:iä on aina kytketty sarjaan.

Vikaetsinnän tarkistuslista:

Tarkista, käytätkö piirilevyä stabilisoidulla tasajännitteellä (mittaa jännite piirilevy-

stä 12 - 14 V/DC). CCD-kameroissa on poikkeava herkkyys. Sen tähden saattaa

infrapunavalonheittimen kantomatka olla erilainen riippuen kameran herkkyydes-

tä. Näitä infrapunavalonheittimiä tulisi käyttää ainoastaan täydellisessä pimeydes-

sä, ilman vierasta valonlähdettä. Syy: useissa kameroissa on valontunnistin, joka

säätää kameran herkkyyden päivänvalon voimakkuuden mukaan. Tämä valon-

tunnistin reagoi pääasiassa näkyvälle valolle. Jos siis on olemassa toinen, heik-

ko valonlähde (kynttilä, näyttöpääte tms.) säätää tunnistin kameran herkkyyden

epäherkemmäksi ja sinusta saattaa tuntua, ettei infrapunavalonheitin toimi juuri

ollenkaan.

Tekniset tiedot:

Käyttöjännite: 12 - 14 V/DC | Virrantarve: n. 300 mA | Toimintasäde: n. 5 m

| Valon taajuus: | Piirilevyn koko: n. 870 - 950 nm n. 74 x 57 mm

Toepassings mogelijkheden:

Belichting voor mensen met onzichtbaar IR-licht, om in zeer donkere omgeving

met een CCD-kamera toch te kunnen kijken.

Ingebruiksaanwijzing:

Het infrarood zoeklicht moet op een tegen het weer beschutte plaats worden ge-

monteerd. Voor het bedrijf is of een accu 12 V/DC of een gestabiliseerd netdeel

met een uitgangsspanning tussen 12 - 14 V/DC geschikt. Het netdeel moet een

vermogen van minstens 300 mA hebben!

Het infrarood zoeklicht haaft zijn maximum vermogen bij een bedrijfsspanning

tussen 12 en 14 V/DC. Wanneer de bedrijfsspanning te gering is, neemt het ver-

mogen van het zoeklicht aanzienlijk af. Bij een te hoge bedrijfsspanning (> 14 V/

DC) ontwikkelt het toestel te veel warmte en kan daardoor kapot gaan.

Belangrijk! Het zoeklich mag alleen met gelijkspanning worden bediend, niet met

wisselspanning! Bouwt U s.v.p. het zoeklicht op een goed geventileerde plaats in

(niet in warmte isolerende kasten inlaten!).

Schema beschrijving:

Door middel van een voorschakel weerstand (voor stroom begrenzing) worden 32

infra rood led‘s direkt aan gelijkspanning aangesloten. Per keer zijn 4 led‘s in serie

geschakeld.

Fout zoek controle lijst:

Controleer of de voeding die gebruikt wordt wel goed gestabiliseerd is (spanning

op de print na meten 12 - 14 V/DC). Iedere ccd-camera is verschillend in gevo-

eligheid. Daardoor kan de reikwijdte van de IR-schijnwerpers afhankelijk van de

gevoeligheid van de camera, verschillend zijn. Deze ir-schijnwerpers kunnen alleen

bij volledig donker toe gepast worden. Reden hiervoor is, dat vele camera‘s hebben

een lichtsensor, die de gevoeligheid regelt afhankelijk van het daglicht. Deze licht-

sensor reageert op zichtbaar licht. Als er een andere zwakke lichtbron zichtbaar is

(bijv. kaarzen, computer-monitor etc.) dan regelt de sensor de gevoeligheid van

de camera direct (terug of minder) en geeft de indruk dat de ir-schijnwerper niet

goed functioneert.

Technische gegevens:

Voedingsspanning: 12 - 14 V/DC | Stroomopname: ca. 300 mA | Bereik: ca.

5 m | Lichtfrequentie: ca. 870 - 950 nm | Printplaat afmeting: ca. 74 x 57 mm www.kemo-electronic.de

P / Bausätze / B223 / Beschreibung / 20022SM / KV004

Utilização conforme as diposições legais:

Iluminação com para pessoas invisível luz infravermelha, para em ambiente

de escuridão total com CCD camaras além disso possa ver alguma coisa.

Colocação em funcionamento:

O progetor-infravermelho tem de ser montado num lugar protegido do tem-

po. Para serviço pode-se usar um acumulador de 12 V ou um equipamento

de alimentação a partir da rede, com uma saida de tensão de 12 - 14 V/DC.

O equipamento de alimentação a partir da rede tem de ter uma potência

minima de 300 mA!

O progetor-infravermelho tem a sua máxima potência numa tensão de servi-

ço entre 12 e 14 V/DC. Quando a tensão de serviço for fraca baixa a potência

do progetor. Com uma alta tensão de serviço (> 14 V/DC) e produzido um

grande calor e este pode estragar o aparelho.

Importante! O progetor só pode funcionar com a mesma tensão, não com

alteração de tensão! Por favor monte o progetor num lugar bastante arejado

(não numa caixa calorifugra!).

Descrição do circuito:

Sobre uma resistência de entrada (para limitação de corrente) são exercidos

32 infravermelhos LED´s directo com a tensão contínua. São sempre 4 LED´s

ligados em série.

Lista de instruções para localizar defeitos:

Por favor examinar, se a placa de circuito impresso é exercida com estabiliza-

da tensão contínua (vericar a medida da tensão na placa de circuito 12 - 14

V/DC). CCD-câmaras têm uma diferente sensibilidade. Por isso pode o raio de

ação do infravermelho-holofote, conforme a sensibilidade da câmara ser dife-

rente. Este infravermelho-holofote só deve ser usado em escuridão completa

e sem inuência de luz secundária. Motivo: muitas câmaras têm um sensor

luminoso que regula a sensibilidade da câmara conforme a claridade diurna.

Este sensor luminoso reage com preferência em luz visível. Quando então

outras fracas fontes de luz existem (vela, ècran do monitor ou outros) então

regula o sensor a sensibilidade da câmara emediatamente atrás e você têm

a impressão que o infravermelho-holofone não tem quase efeito nenhum.

Datas técnicas:

Tensão de serviço: 12 - 14 V/DC | Consumo de corrente: ca. 300 mA |

Raio de ação: circa 5 metros | Frequência luminosa: ca. 870 - 950 nm |

Medida da placa de circuito impresso: ca. 74 x 57 mm

Инструкция по применению:

Освещение терретории инфракрасным светом, который для человека

невидим, чтобы в полной темноте при помощи CCD видеокамеры хоть

что-то видеть.

Пуск в работу:

Инфракрасный рефлектор должен быть установлен в таком месте,

где он защищен от влияний погоды. Для работы можно применить

аккумулятор 12 Вольт, или стабилизированный источник постоянного

тока с напряжением выхода 12 - 14 Вольт. Данный источник постоянного

тока должен давать ток минимум 300 мА.

Инфракрасный рефлектор имеет максимальную выходную мощность

при напряжении питания в диапазоне 12 - 14 Вольт. Если напряжение

питания падает на слишком низкий уровень, выходная мощность

аппарата значительно уменьшается. При повышении напряжения

питания свыше 14 Вольт прибор сильно нагревается и может испортится.

Внимание: Прибор можно подключить только к источнику питания

постоянного тока, ни в коем случае к источнику питания переменного

тока. Пожалуйста вставте прибор на место с хорошим доступом и

обменом воздуха (и не в кожух с температурной изоляцией).

Описание схемы:

Прибор подключается к напряжению питания через входное

сопротивление (для ограничения тока) и подключается сразу 32

инфракрасных светодиодов. Всегда соединено серийно 4 светодиода.

Список неисправностей:

Сконтролируйте пожалуйста, если печатная схема питается от

стабилизированного источника постоянного напряжения (Измеренное

напряжение на печатной схеме должно быть в диапазоне 12 - 14

Вольт). CCD видеокамеры имеют разную чувствительность и так радиус

действия будет в зависимости от данной камеры разный. Данный

инфракрасный прибор рекомендуется применять при полной темноте

без влияния дополнительного освещения из за того, что многие камеры

имеют дополнительний сензор, который управляет чувствительностью

камеры в зависимости от уровня дневного света. Этот световой сензор

реагирует приоритетно на видимий свет. Если какой-нибудь другой

слабый источник света (свеча, включенный мониторный экран и. т.п.)

Технические данные:

Рабочее напряжение: | Потребление тока: 12 - 14 Вольт

приблизительно 300 мА приблизительно 5 м | Радиус действия:

| Световая частота: | Габариты приблизительно 870 - 950 нм

печатной схемы: приблизительно 74 х 57 мм

RUS

FIN

MONTAGEBEISPIEL | INSTALLATION EXAMPLE

Product Specifications

Brand:	Kemo
Category:	Not categorized
Model:	B223

Do you need help?

If you need help with Kemo B223, ask a question below and other users will answer you

Your Name*

Your Email*

Write your question here

Not categorized Kemo User Manuals

Kemo M135 Manual

17 October 2024

Kemo B223 Manual

15 October 2024

Not categorized User Manuals

Latest Not categorized User Manuals

NightStick LGL-170A Manual

27 October 2024

Supermicro SuperServer ASG-2115S-NE332R Manual

27 October 2024

Phanteks Glacier R220C Manual

27 October 2024

Elac Protek PR-71S Manual

27 October 2024

NightStick LGL-180-IR Manual

27 October 2024

United Office IAN 54183 Manual

27 October 2024

United Office IAN 066078 Manual

27 October 2024

United Office IAN 331845 Manual

27 October 2024

United Office ULGD 350 A Manual

27 October 2024

United Office UAVS 300 A1 Manual

27 October 2024
