WARNING [EN]
For climbing and mountaineering only. Climbing and mountaineering are
dangerous. Understand and accept the risks involved before participating.
Minors and others not able to assume this responsibility must be under the
direct control of an experienced and responsible person. You are responsible
for your own actions and decisions. Before using this product, read and
understand all instructions and warnings that accompany it and familiarize
yourself with its proper use, capabilities and limitations. Seek qualified
instruction. Contact Black Diamond if you are uncertain about how to use
this product. Do not modify this product in any way. Failure to read and follow
these warnings can result in severe injury or death!
This pamphlet explains correct use and some common misuses for the climbing
equipment depicted in the illustrations. Other possible misuses exist. Correct
equipment use and the use of redundant systems will reduce some of the risks
associated with climbing. If you lack experience, use this equipment under proper
supervision.
Belaying and rappelling are learned skills and require proper instruction and practice.
Improper belaying or rappelling can result in severe injury or death. Although belaying
is relatively simple, it requires complete attention and commitment. The belayer is
responsible for catching the climber’s fall and there is no margin for error. While these
instructions explain the proper use and limitations of belay devices, THEY ARE NOT
INTENDED TO TEACH YOU HOW TO BELAY OR RAPPEL.
KEY:
: Risk of serious injury or death
: Risk of accident or injury
: Approved use
: Examination required
INSTRUCTIONS FOR USE
ATC-GUIDE/ATC-ALPINE GUIDE
The ATC-Guide is a variable friction belay/rappel device designed specifically for
belaying and rappelling during climbing and mountaineering. It has a high-friction
mode (HFM) and a regular-friction mode (RFM), giving one the ability to select the
appropriate level of friction for the specific belay or rappel situation. In the HFM,
the ATC-Guide has two to three times the friction of the device when used in the
RFM. Use the ATC-Guide in the HFM when you want more holding power—typically
when using small diameter ropes, when rappelling a single line or when belaying a
climber working a route. Use the ATC-Guide in the RFM when you don’t need the
extra holding power.
The ATC-Guide also has a Guide Mode (GM). This mode can be used on climbs
when the leader is belaying one or two seconding climbers from above. When
properly used in Guide Mode, the ATC-Guide will lock if one or both seconding
climbers fall.
Manufacturer’s rope diameters have a tolerance of +/- 0.2 mm. Rope diameters
and other characteristics may vary with use. Understand and follow your rope’s
intended use.
WARNINGS
ѥ Never take your braking hand off the rope or ropes under any circumstances.
ѥ Every harness is different. When clipping a belay device into your harness with
a locking carabiner, be sure that you attach the carabiner and belay device
according to your harness manufacturer’s instructions.
ѥ The ATC-Guide should not be used for rope soloing.
ѥ Ensure hair, loose clothing and your brake hand do not get caught in the belay
device during use.
ѥ Fast rappelling can cause any belay/rappel device to become hot and
potentially singe the rope sheath or your harness, as well as burn you.
ѥ Smaller diameter ropes and new dry treated ropes feed through belay/rappel
devices faster and can be more difficult to control when belaying and rappelling.
ѥ Be aware that sheath bunching can occur if you are using worn ropes or ropes
with loose sheaths. Sheath bunching can cause the rope to jam in the device.
ѥ If belaying two seconding climbers in Guide Mode, and one of the two seconds
hangs on the rope, it is possible that the locking function of the ATC-Guide may
not work on the other second’s rope. It is imperative to always grip the braking
side of both ropes at all times.
ѥ Always consider how a rescue might be best carried out in case you or others
are in need.

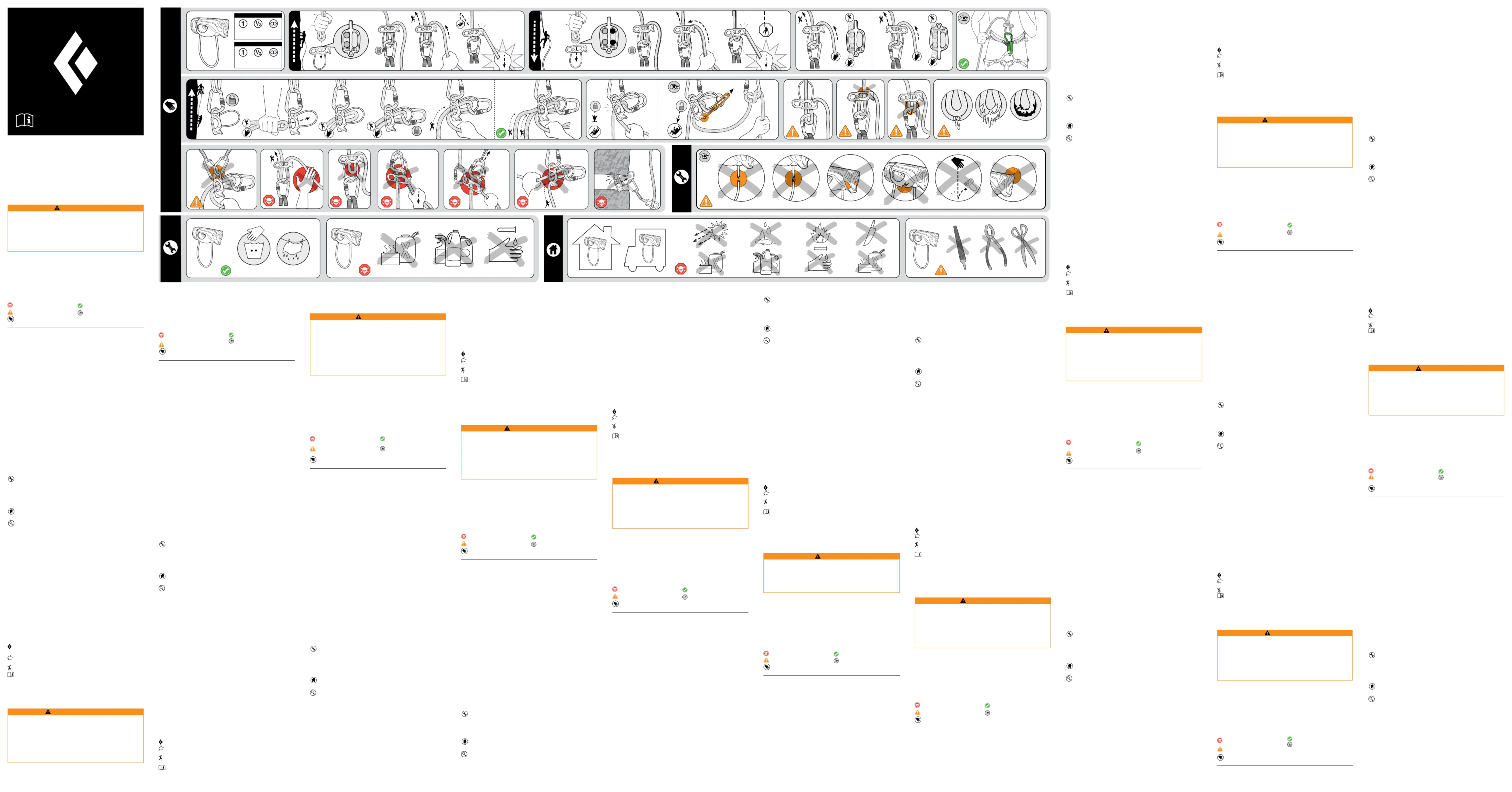

(See accompanying illustrations)
CARE AND MAINTENANCE
Climbing gear must not come into contact with corrosive materials such as battery
acid, battery fumes, solvents, chlorine bleach, antifreeze, isopropyl alcohol or
gasoline.
After contact with saltwater or salt air, always rinse, dry and lubricate metal
products.
(See accompanying illustrations)
STORAGE AND TRANSPORT
(See accompanying illustrations)
LIFESPAN, INSPECTION AND RETIREMENT
Climbing gear does not last forever. Inspect your gear before and after each use,
and retire it when it fails inspection or when it reaches its maximum lifespan, 10
years after the date of manufacture for plastic or textile products/components,
even if unused and properly stored. The lifespan of metal gear is not limited by age.
See the accompanying inspection illustrations. Retire immediately if any of
the illustrated conditions are found.
• Damage and extreme conditions may shorten your equipment’s useful life, and
could conceivably require retiring the gear during its first use.
• Inspect your gear immediately whenever you suspect damage during use.
• Additional factors that may shorten your equipment’s useful life: Falls, gear
dropped from height, abrasion, wear, rust, corrosion, exposure to salt water/air,
harsh environments, extreme temperatures, battery acid or battery fumes, or
prolonged exposure to sunlight.
• If you have any doubts about the dependability of your gear, or after a serious
fall, retire it.
• Destroy retired gear to prevent future use.
• The lifespan of gear is measured from the date of manufacture, not the date of
sale. Refer to the Markings section of these instructions in order to determine the
date of manufacture of this equipment.
(See accompanying illustrations)
The Black Diamond ATC-Guide and ATC-Alpine Guide conform to the safety
requirements of EN 15151-2, Manual Braking Device, Type 4: device for belaying
and abseiling with a function to adjust friction. Tested by APAVE SUDEUROPE
SAS - CS 60193 13322 MARSEILLE CEDEX 16 France. Choose ropes that meet
EN 892 and carabiners that meet EN 12275 Type H, and choose other CE certified
mountaineering equipment that is compatible with this product.
MARKINGS (WHEN PRESENT)
XXXX: Date Code, for example, the number 8184 may appear which indicates that
the belay device was manufactured on the 184th day of 2018.
: Black Diamond’s logo.
ATC-Guide or ATC-Alpine Guide: Name of the product.
: belayer’s brake hand side of the rope when used in high friction mode or guide
mode
: climber’s side of the rope when used in high friction mode or guide mode
: Pictogram advising users to read the instructions and warnings.
LIMITED WARRANTY
For one year following purchase unless otherwise indicated by law, we will warrant
to the original retail buyer only that our products are free from defects in material
and workmanship as originally sold. If you receive a defective product, return it
to us and we will replace it subject to the following conditions: We do not warrant
products which show normal wear and tear or that have been used or maintained
improperly, modified or altered, or damaged in any manner.
