Overview
The YT-ICB600 is an in-ceiling bracket designed for use with Network Cameras
and Color Video Cameras. It is used when the body of the camera is embedded in
the ceiling, or with gypsum or plaster boards, where the quality of the material
used in the ceiling makes it difficult for ordinary screws to hold.
The illustrations used in this manual show the SNC-DH140 and SSC-FM531 series
cameras.

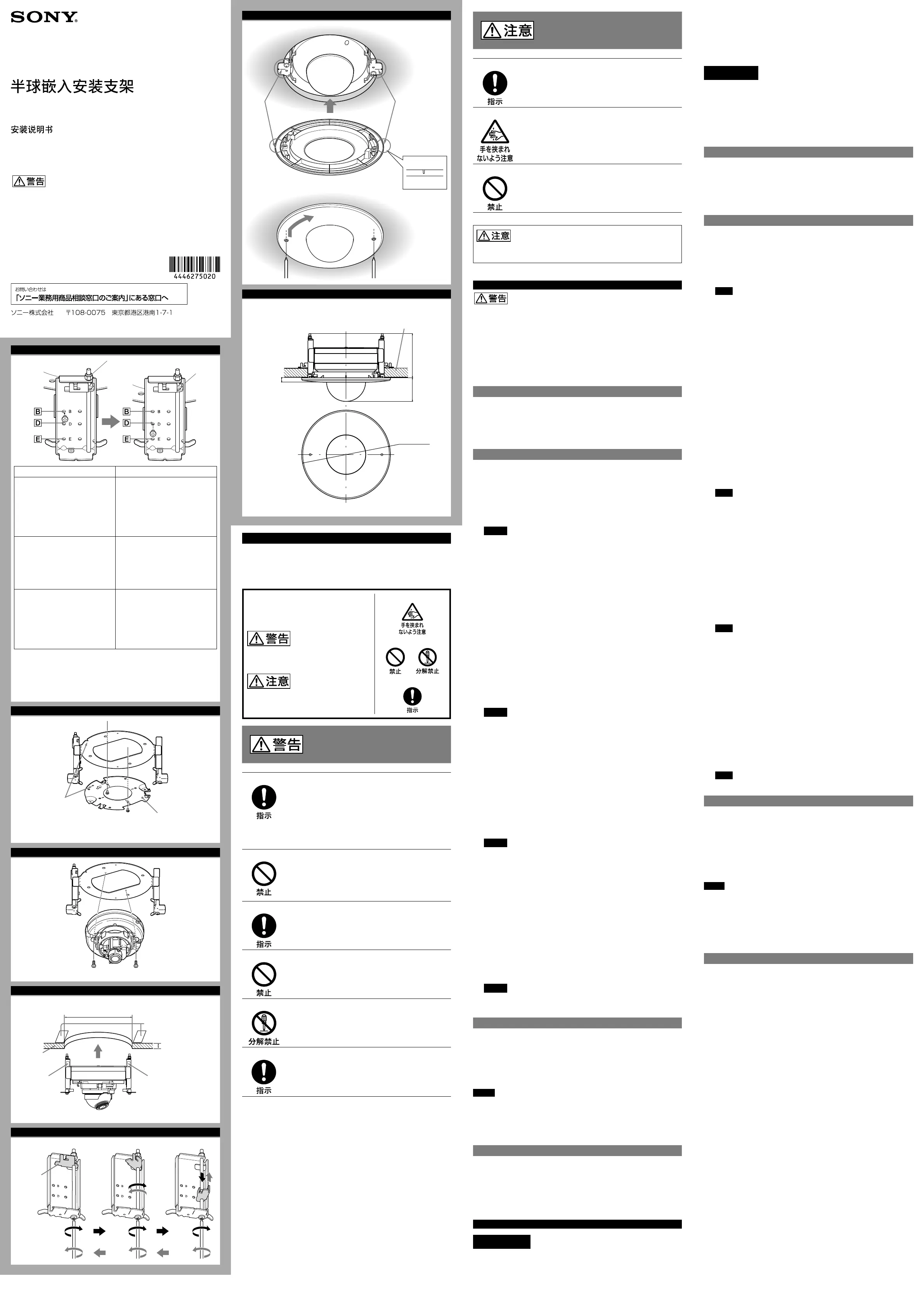

Installing the In-Ceiling Bracket
Make a ø 187 ± 1.5 mm (7
1 3/8 ± 1/16 inches) hole in the ceiling.
Use the supplied template. The four slotted holes on the template are
usable when you decide the center position of the camera.
If the quality of the material used in the ceiling makes it difficult to
support the fixing plate, attach the supplied mounting plate where the
fixing plate comes in contact with the ceiling for reinforcement. (Fig. )
Note
Follow the specified size when making the hole in the ceiling. If the hole is
too large, the camera may fall, resulting in injury.
Remove the dome casing from the camera.
2
For details, refer to the Installation Manual or the Operating Instructions of the
camera.
Set the bracket fixing position according to the camera model: Remove
3 the screws from the left and right side brackets (one screw each) and fix
the removed screws in the proper screw holes by referring to the table.
(Fig. )
Using the supplied M4 screws, attach the camera to the In-Ceiling
4 Bracket.
Use the bracket supplied with the camera. (Fig.
)
If the bracket has marks, align the marks to the notches on the  
In-Ceiling Bracket before installation. (SNC-DH120/T, DH140/T,
DH220/T, DH240/T, EM520, EM521, VM600, VM600B, VM601, VB601B,
VM630, VM631, EM600, EM601, EM630, EM631, ZM550, ZM551,
SSC-CM564R, CM565R)
Directly attach the camera. (Fig.
)
For details, refer to the Installation Manual or the Operating Instructions of the
camera.
Note
When attaching, align the center of the hole on the In-Ceiling Bracket with
the center of the bottom of the camera or the center of the bracket supplied
with the camera. The cover of the In-Ceiling Bracket may not be attached if
the centers are misaligned.
Connect the cables to the camera.
5
Be sure that the right and left fixing plates of the In-Ceiling Bracket are
6 closed (Fig. ) (default position), and install the In-Ceiling Bracket 
with the camera on the ceiling. (Fig. )
Tighten the left and right screws of the In-Ceiling Bracket to secure it to
7 the ceiling.
As you tighten the screws, the fixing plates swing outward (Fig. ) 
and lower to grip the ceiling. (Fig. )
Be sure that the fixing plates grip the ceiling firmly.
Note
Torque the screws to 0.45 N•m to 0.75 N•m (4.5 kgf•cm to 7.5 kgf•cm) to
tighten them. Tightening the screws too hard may cause damage to the
In-Ceiling Bracket.
Adjust the shooting direction and range of the camera.
8
For details, refer to the Installation Manual or the Operating Instructions of the
camera.
Attach the dome casing to the camera’s unit casing.
9
For details, refer to the Installation Manual or the Operating Instructions of the
camera.
Install the supplied cover. (Fig.
10
)
Align the notch on the cover with the mark on the bracket, press the
cover against the bracket, and then turn the cover clockwise until it
stops.
Secure the cover with screws.
Note
Torque the screws to 0.6 N·m (6 kgf·cm) to 0.7 N·m (7 kgf·cm).
Removing the In-Ceiling Bracket
Hold the cover, and then remove the screws on the cover.
1
Turn the cover counter-clockwise until it stops, and then pull the cover
2 down.
Loosen the left and right screws of the In-Ceiling Bracket (Fig.
3 ) to fold
the fixing plates, and then remove the In-Ceiling Bracket with the
camera.
Notes
Remove the cover vertically.
Do not attempt to further loosen the left and right screws of the In-Ceiling
Bracket when the fixing plates are in a closed position.
Damage may incur if the fixing plates forcefully press against the upper part of
the In-Ceiling Bracket.
Hold the camera while loosening the screws; otherwise the In-Ceiling Bracket
and the camera may fall.
Specifications
Mass Approx. 460 g (1 lb 9/40 oz) (including the cover)
Dimensions See Fig. .
Supplied accessories Template (1), M4 screws (2), Mounting plate (2),
Installation Instructions (1 set)
