Page 1/20
Montageanleitung
Kettensägebock
Assembly Instructions
Chain Sawing Trestle
Instructions de montage -
Support pour scie à chaîne
Montage-instructies
Schraag voor kettingzaak
Instrucciones de montaje
para caballete de motosierra
Instruções de montagem do
cavalete para serrar com motosserra
Monteringsanvisningar
Sågbock för kedjesågning
Asennusohje
Ketjusahapukki
Monteringsveiledning
kjedesagbukk
Istruzioni per il montaggio
Cavalletto per sega a catena
Monteringsvejledning for
savbuk til kædesav
Instrukcja montażu
Kozioł do piły łańcuchowej
Összeszerelési utasítás
Láncfûrészbak
KSB 100
Art.-Nr.: 45.000.60 I.-Nr.: 01013
®
Anleitung KSB 100 23.06.2003 13:11 Uhr Seite 1
2
1
Anleitung KSB 100 23.06.2003 13:11 Uhr Seite 2
3

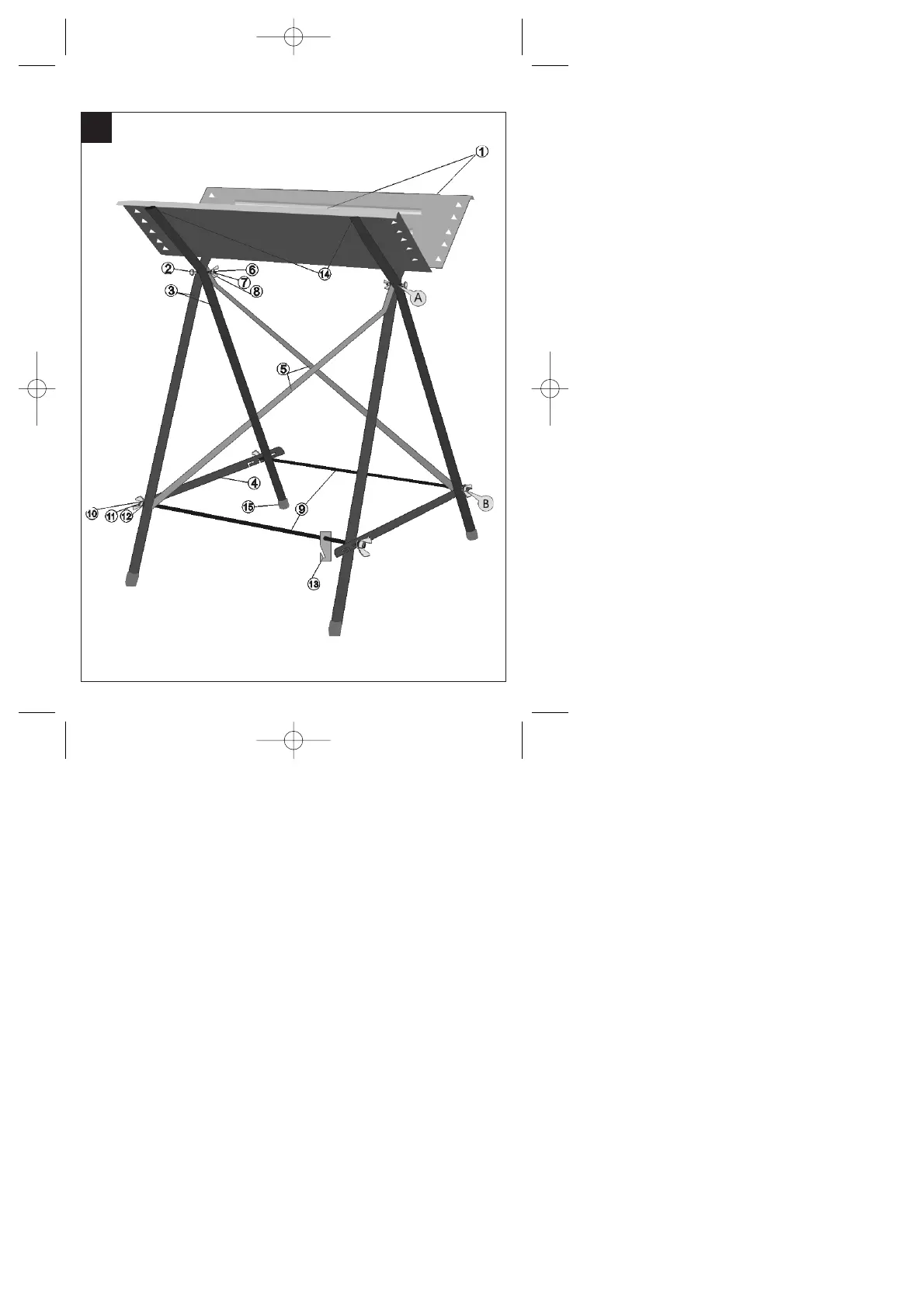

1. Lieferumfang (siehe Abb. 1):
1 Auflageblech
2 Schraube M8
3 Standfuß
4 Höhenverstellung
5 Querverstrebung
6 U-Scheibe 8,4
7 Zahnscheibe 8,4
8 Flügelmutter M8
9 Achse
10 Flügelmutter M6
11 Zahnscheibe 6,4
12 U-Scheibe 6,4
13 Haltewinkel
14 Endkappe
15 Endkappe
2. Zusammenbau (siehe Abb. 1):
Zuerst werden die Standfüße (3) mit einer Schraube
M8 (2) und den dazugehörigen U-Scheiben (6),
Zahnscheiben (7) und Flügelmuttern M8 (8)
verbunden. Bitte auch die Querverstrebungen (5)
mitverschrauben.
Nun wird auf eine der Achsen (9) der Haltewinkel
(13) gesteckt.
Anschließend stecken Sie bitte die Enden der
Achsen (9) durch die unteren Bohrungen der Stand-
füße. Bitte darauf achten, dass bei zwei
gegenüberliegenden Standfüßen auch die
Querverstrebungen (5) montiert werden müssen!
Anschließend befestigen Sie bitte die Bleche für die
Höhenverstellung (4). Verwenden Sie hierzu die U-
Scheiben (12), Zahnscheiben (11) und Flügelmuttern
M6 (10). An der gegenüberliegenden Seite kann die
Höhenverstellung (4) in die Enden der Achsen in 3
Positionen eingehakt werden. Auch hier werden auf
die Enden der Achse (9) die dazugehörigen U-
Scheiben (12), Zahnscheiben (11) und Flügelmuttern
M6 (10) montiert.
Zum Schluss stecken Sie bitte die beiden Auflage-
bleche (1) bis zum Anschlag auf die oberen Enden
der Standfüße.
Achtung!
Tragen Sie beim Arbeiten mit dem Sägebock
unbedingt Schutzhandschuhe und die für Säge-
arbeiten notwendige Schutzausrüstung!
Beachten Sie dazu auch die Sicherheitshinweise
für die Säge!
3. Sägebock zusammenklappen:
Hierzu lockern Sie alle Flügelmuttern und hängen die
Höhenverstellung (4) aus. Anschließend
zusammenklappen und den Haltewinkel (13) in die
gegenüberliegende Achse (9) einhängen.
4. Ersatzteilbestellung (siehe Punkt 1):
Bei der Ersatzteilbestellung Ersatzteilbestellung
sollten folgende Angaben gemacht werden:
Typ des Gerätes
Artikelnummer des Gerätes
Identnummer des Gerätes
Ersatzteil-Nummer des erforderlichen Ersatzteils
Schraubenbeutel 45.000.60.01
D
Anleitung KSB 100 23.06.2003 13:11 Uhr Seite 3
