Operating manual
The remote control MCR9 is suitable via the “Remote Port II” (also see the to switch on/off the following inverters
operating manual for the inverter):
•MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
•MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T,
MSI3512T, MSI3524T
Displays

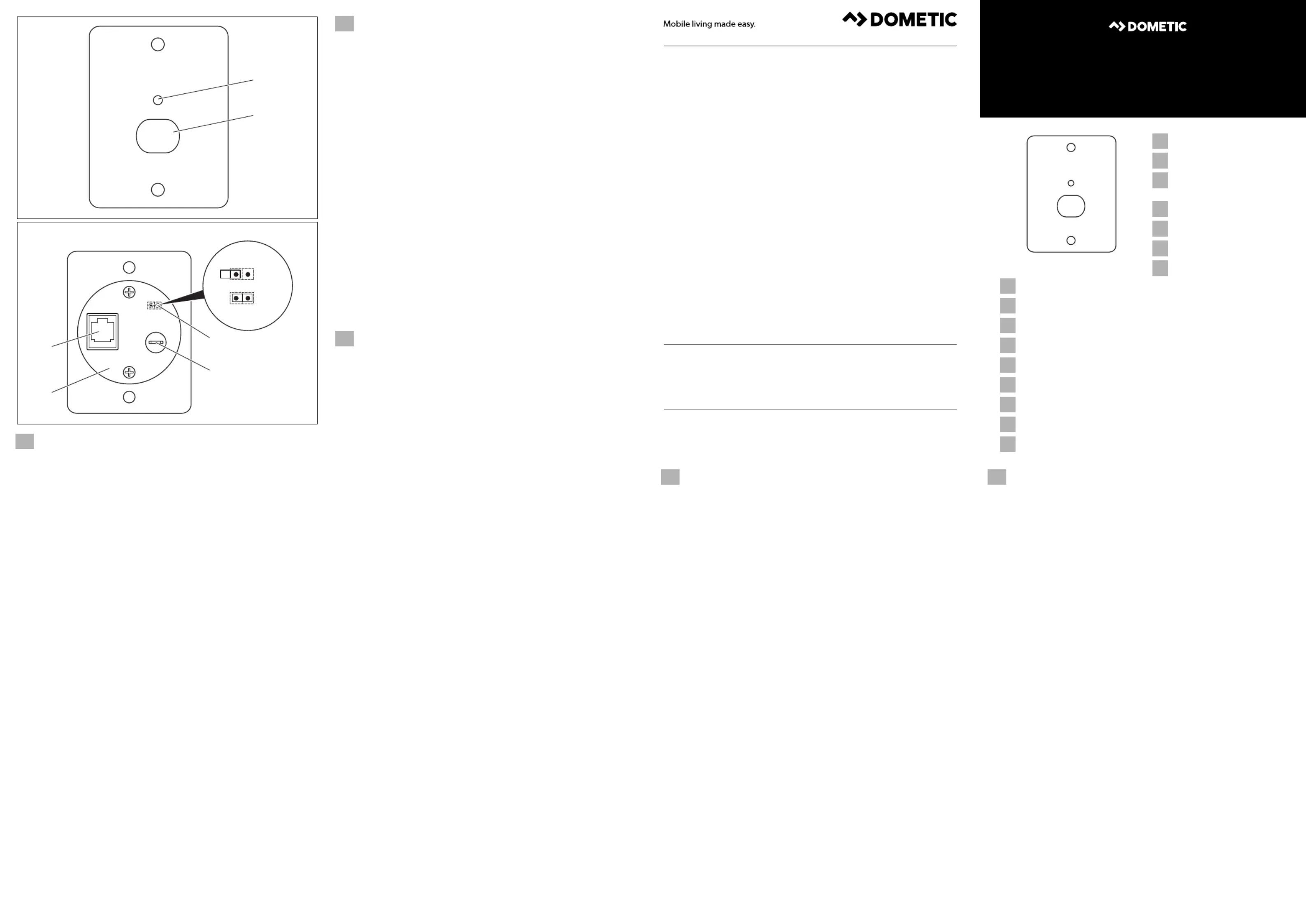

The red LED (fig. 11) on the front panel displays the following conditions:
•Constant glow: The inverter is switched on.
•Quick flashing: The inverter is switched on by positive battery voltage.
•Slow flashing: The inverter is switched off by positive battery voltage.
Connect
•Insert one side of the RJ-11-cable in the socket “To inverter” (Fig. 22).
•Insert the other side of the RJ-11-cable into the “Remote Port II” of the inverter.
Switched on/off by an external signal
The remote control enables the optimal switching on/off of the inverter by an external signal:
•Loosen both Phillips screws and take off the cap (fig. 21)
•Set the desired connection on the jumper (fig.23):
– Jumper open (A): The inverter is switched on by positive battery voltage
When a plus-signal is present on the control cable, the inverter is switched on.
– Jumpers are connected (B): The inverter is switched off positive battery voltageby
When a plus-signal is present on the control cable, the inverter is switched off (suitable e.g. for roof air
conditioners). If no signal is received, then the inverter works in the previously activated function.
•Mount the cap (fig. 21).
ACaution!
The control cable has to be secured by a suitable fuse (≤1 A).
•Connect the control cable (12 V or 24 V) at the (Abb. 14) remote control connection
Operation
•With the “Push” button (fig. 12) switch the inverter on or off.
EN
Push
On / Off
Inverter Remote
SinePower Accessory
