ESX Signum SL300A Manual
Read below 📖 the manual in Italian for ESX Signum SL300A (20 pages) in the Speaker category. This guide has been helpful for 2 people and has been rated 4.5 stars on average by 2 users
Page 1/20

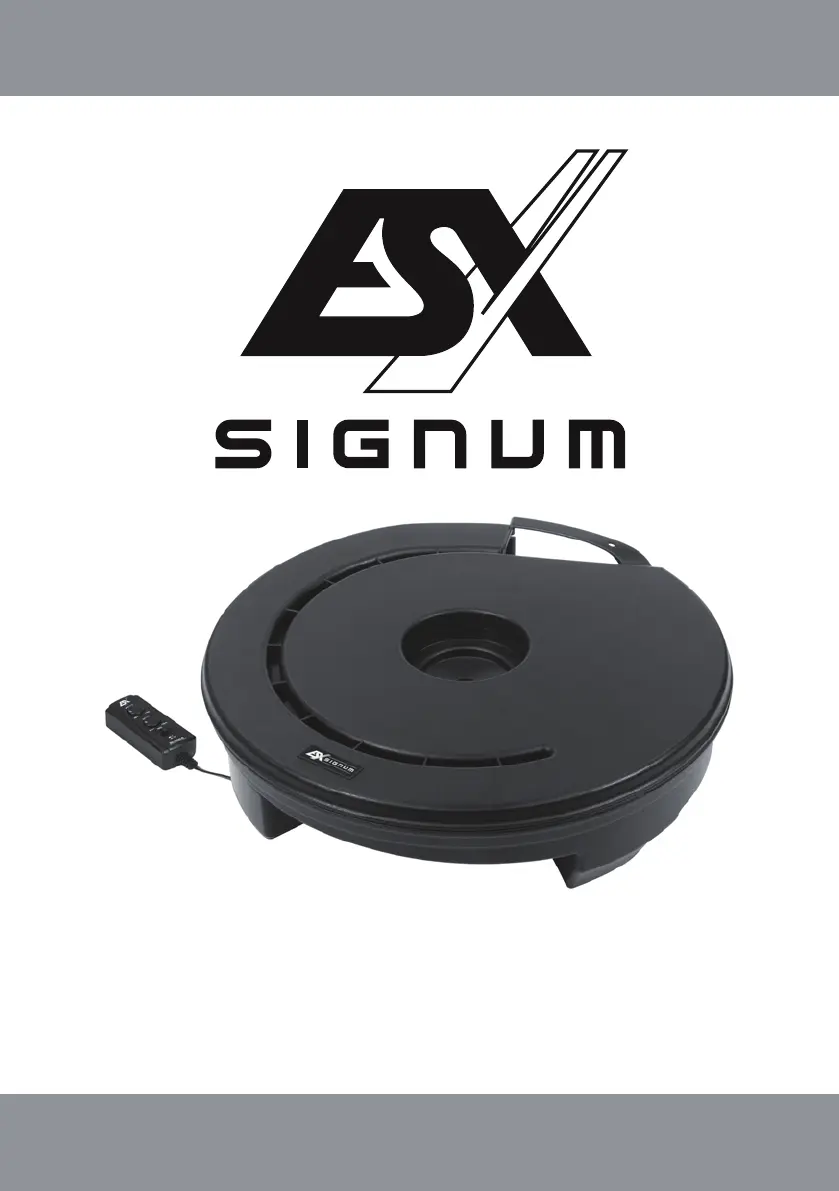

ACTIVE SUBWOOFER SYSTEM
FOR SPARE WHEEL RIMS
SL300A
VERS.1.2
2
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal-
lation beginnen und den Verstärker in Betrieb nehmen.
Technische Änderungen vorbehalten
TECHNISCHE DATEN SL300A
Subwoofer
Ausgangsleistung RMS
Ausgangsleistung Max.
Tiefpassîš¿lter
Hochpasslter für Lautsprecherausgänge
Subsonicîš¿lter
Phasen-Schalter
Betriebsspannung
Sicherung
Abmessungen
13 cm (5.25“)
1 x 100 W für Subwoofer
2 x 35 W für zusätzliche Lautsprecher
1 x 200 W für Subwoofer,
2 x 50 W für zusätzliche Lautsprecher
50 – 150 Hz
100 / 300 Hz
Fixiert bei 25 Hz
0° / 180°
+12 V (9 – 15 V), Minus an Masse
20 A
Ø 374 x 105 mm
HINWEISE VOR DER INSTALLATION
• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• -Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln ent
fernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• -Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zu
gänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig.
Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile
wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
3
MONTAGE
im Felgenbett (15- bis 25-Zoll Felgen)
Fixierschraube
M8
Beispiel 1 Beispiel 2
Fixiernuss 1
Unterlage 1
2 mm
Unterlage 2
1,5 mm
Fixiernuss 2
Product Specifications
| Brand: | ESX |
| Category: | Speaker |
| Model: | Signum SL300A |
