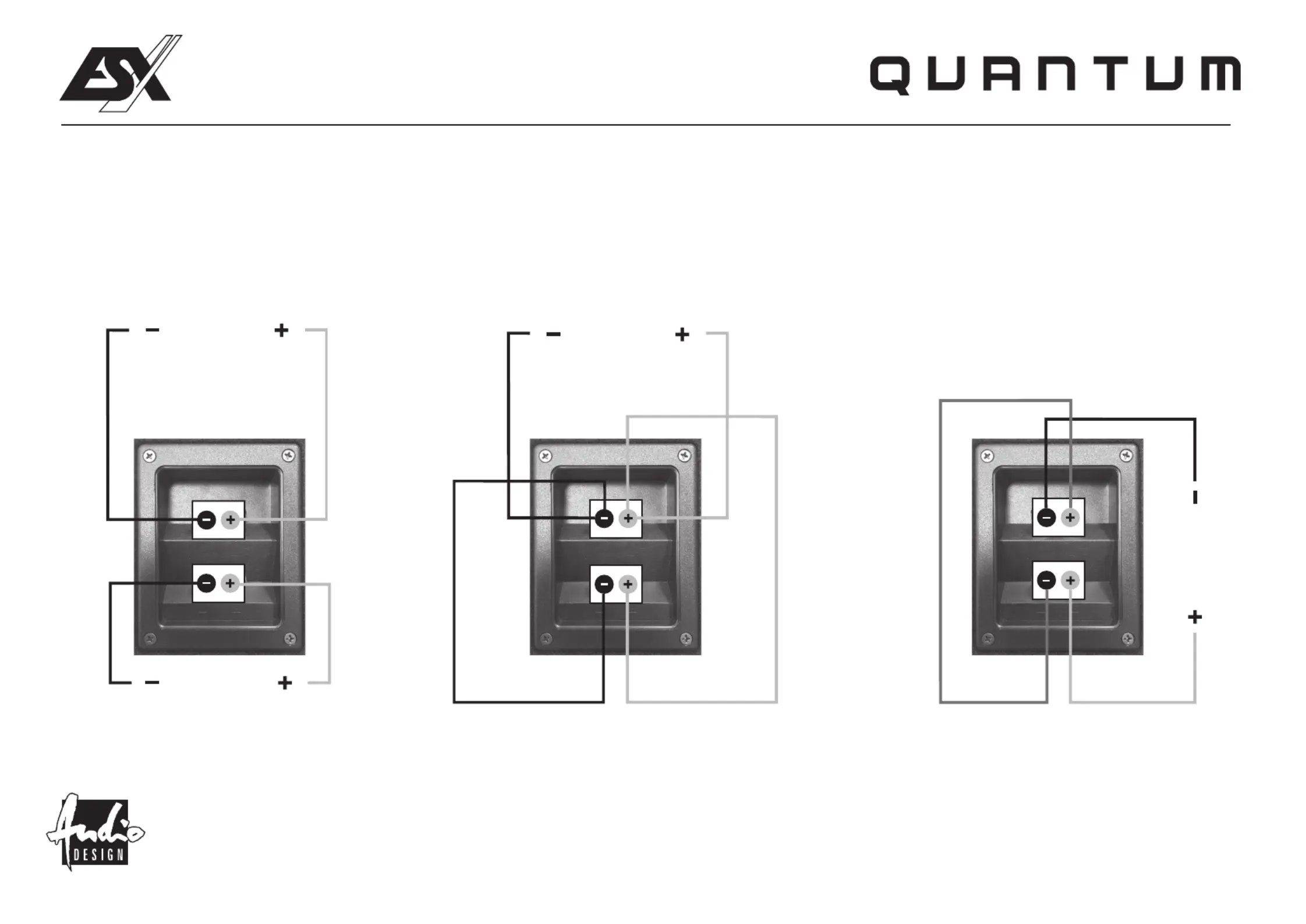

WIRING DIAGRAM (Anschlussdiagramm)
QXB12
Standard
QXB12 = 2 + 2 Ohm
Voice Coil 1
(Schwingspule 1)
Amplifier
(Verstärker)
Voice Coil 2
(Schwingspule 2)
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
Serial
(Reihe)
QXB12 = 4 Ohm
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
Parallel
QXB12 = 1 Ohm
Amplifier
(Verstärker)
DISTRIBUTION:
Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany
Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de
QXB12
Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine serienmäßige
Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder
ähnliches beschädigt werden.
Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik
beschädigt werden.
In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähig-
keit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische
Warnsignale noch hören zu können.
Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte
können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.
Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört
werden können.
BELASTBARKEIT
Die ESX QUANTUM Gehäuse-Subwoofer sind auf laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen
oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen
sogar zu einer Beschädigung der Lautsprecher führen. Es ist empfehlenswert eher einen kräftigeren Verstärker
(ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei
voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker
führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors. Drehen Sie die Lautstärke Ihres
Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt.
Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis
keine Verzerrungen mehr zu hören sind.
Beachten Sie dazu die empfohlenen Wattangaben:
QXB12 ca. 800 bis 1200 Watt RMS (Sinus)
WICHTIGE HINWEISE
Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die
Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die
permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen
Sie zudem das Gerät vor Nässe und Feuchtigkeit.
Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum
verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befesti-
gungsarten im Kofferraum zu befestigen.
POWER RATING
The ESX QUANTUM subwoofer enclosures are designed for high bass levels. Anyhow it is possible, that
unsatisfying sound characteristics could be caused by too low or too high amplifier power. In certain circumstan-
ces this even can cause a damage to the loudspeakers. It is recommended to choose rather a more powerful
amplifier (ca. 15-20% more Watts RMS than the max. RMS power rating of the woofer) and to use the amplifier
not at the maximum output level (low distortion factor, good sound characteristics). A weaker amplifier at the
maximum level causes worse sound characteristics due to the higher distortion factor. Never crank up the output
volume of your amplifier to the maximum level or run the amplifier into the clipping range. If the sound is distorted
and not clean, turn back the level until the distortions disappear.
Please observe the following recommended power ratings:
QXB12 an output power of approx. 800 up to 1200 Watts RMS (Sinus).
IMPORTANT NOTES
Choose a suitable location for your soundsystem, that neither the driver’s field of vision nor the security of the
inmates will be affected. This stands also for airbag-zones and safety belts. The permanent temperature of the
location should not be lower than 5°C and not higher than 50°C. Protect the device from moisture and humidity.
Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the passenger
cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or any other mounting
solutions in the trunk area.
Please observe that you don’t damage any serial components of your vehicle (airbags, wires, gastank etc.) during
the installation of your soundsystem by drilling or any other operations.
Never screw or mount any other devices (amps, caps etc.) onto the subwoofer enclosure, this may cause damage
to the electricity.
For your personal concerns you should choose a appropriate sound level for the subwoofer enclosure, that
neither the roadworthy of the driver nor his concentration will be disturbed, that he is able to notice possible traffic
noises and acoustical warning signals.
Please ensure by any means the correct polarity of all connections. Faulty installed and connected devices may
get damage the vehicle and the device permanently.
Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may get damaged.
PROTECTION BAR GRILL ASSEMBLY
SCHUTZBĂśGELGRILL MONTAGE
1
3
2
